لوله مسی فین دار چیست و چه کاربردی دارد؟

در مهندسی مدرن انتقال حرارت، کاهش مصرف انرژی و بهینه‌سازی عملکرد سیستم‌ها، به‌ویژه در تجهیزات تبرید و تهویه مطبوع (مانند کندانسور و اواپراتور)، اهمیت روزافزونی یافته است. دستیابی به بهره‌وری حرارتی بالا با کمترین حجم و وزن تجهیزات، هدف نهایی طراحان صنعتی محسوب می‌شود. در این مسیر، لوله‌های مسی فین‌دار به‌عنوان یک فناوری مؤثر شناخته می‌شوند.

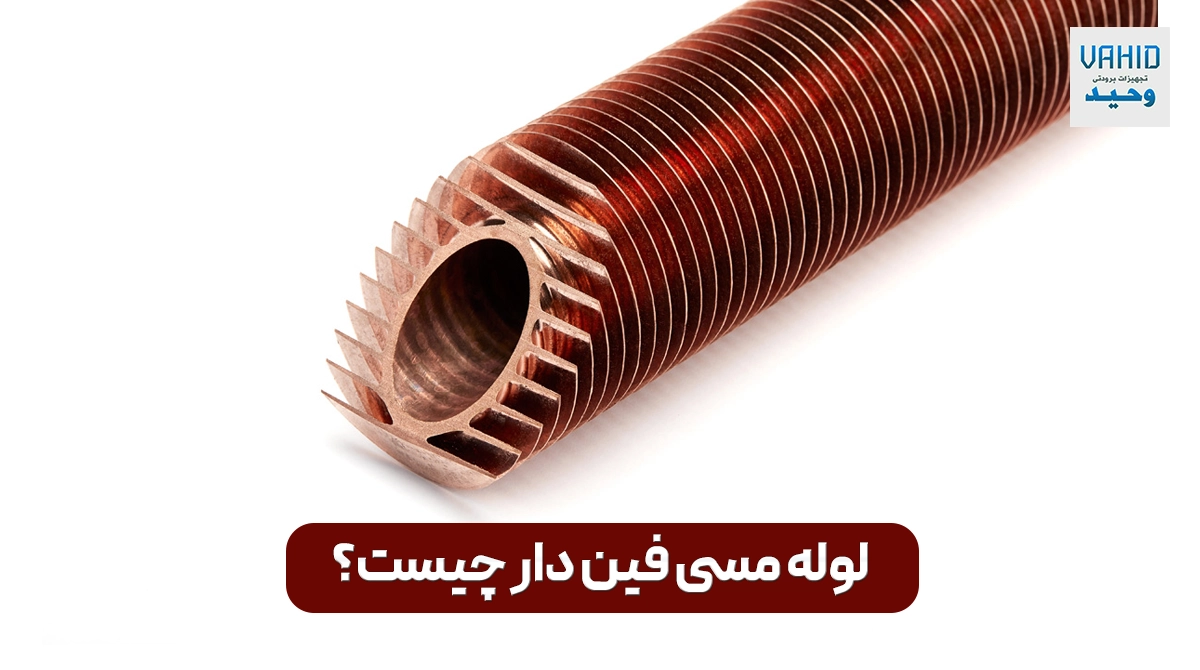

لوله مسی فین دار چیست؟

لوله مسی فین‌دار، ترکیبی هوشمند از خواص برجسته مس (رسانایی حرارتی بالا، مقاومت به خوردگی، انعطاف‌پذیری مکانیکی) با طراحی فین‌هایی که سطح تماس را افزایش می‌دهند، امکان انتقال حرارتی چند برابری را نسبت به لوله‌های ساده فراهم می‌آورد. این مفهوم ساده‌ی سازگاری سطح فین با ظرفیت سطح لوله، تحول بزرگی برای مبدل‌های حرارتی ایجاد کرده است. به‌ویژه در کندانسورها و اواپراتورهایی که معمولاً با هدف تبادل حرارت در محیط‌های محدود طراحی می‌شوند، این فناوری نقش حیاتی ایفا می‌کند. در این مقاله، قصد داریم فراتر از مفاهیم سطحی عمل کنیم و نگاهی دقیق به ابعاد نظری، کاربردی و اجرایی لوله‌های مسی فین‌دار بیندازیم. نگاهی خواهیم داشت به:

• چگونگی بهبود عملکرد حرارتی و ضریب انتقال گرما.
• انتخاب بهینه نوع فین و تراکم آن بر اساس شرایط محیطی (مانند بار حرارتی و آلودگی هوا).
• بررسی کاربردهای آن در کندانسورها، اواپراتورها و تجهیزات صنعتی دیگر.
• استانداردهای تولید، نگهداری و طراحی برای حداکثر طول عمر و حداقل هزینه‌های عملیاتی.

با تلفیق دانش مواد، مهندسی سطح و تحلیل‌های سیالاتی (CFD)، این مقاله تلاش می‌کند یک مرجع جامع، علمی و کاربردی برای مهندسان طراح فراهم کند—چنانکه از همه جنبه‌ها قابل اتکا باشد و برای ارتقاء جایگاه در نتایج موتورهای جست‌وجو، از نظر SEO نیز بهینه باشد.

ساختار و عملکرد حرارتی لوله مسی فین دار

برای درک صحیح عملکرد لوله مسی فین‌دار، ابتدا باید اصول انتقال حرارت و نقش طراحی سطح را بررسی کنیم. در هر مبدل حرارتی، هدف اصلی انتقال مؤثر گرما بین یک سیال داغ و یک سیال سرد است. میزان انتقال حرارت به سطح تماس، اختلاف دما، و ضریب انتقال حرارت کل بستگی دارد.

ساختار لوله مسی فین دار

در ساده‌ترین توصیف، لوله مسی فین دار یک لوله از جنس مس با فین‌های خارجی یا داخلی است که برای افزایش سطح مؤثر تبادل حرارت به کار می‌روند. این فین‌ها می‌توانند از خود مس (در فین‌های اکسترود شده یا پیچشی) یا از فلزات دیگر مانند آلومینیوم (در فین‌های صفحه‌ای) ساخته شوند.

ساختار این لوله‌ها معمولاً به دو بخش اصلی تقسیم می‌شود:

1. لوله مسی اصلی

این لوله وظیفه‌ی هدایت گرما از سیال داخلی به سطح خارجی را دارد. مس به دلیل رسانایی بسیار بالای خود (حدود ۳۸۵ W/m·K)، انتخابی ایده‌آل برای این کاربرد است.

2. فین‌ها

فین‌ها با افزایش سطح تماس بین لوله و هوای محیط، نرخ جابه‌جایی حرارت (Convection) را به‌طور قابل توجهی افزایش می‌دهند. ضخامت، فاصله، ارتفاع و جنس فین‌ها همگی پارامترهایی هستند که مستقیماً بر عملکرد نهایی تاثیر می‌گذارند.

اصول عملکرد حرارتی

انتقال حرارت در لوله‌های فین‌دار از سه مرحله‌ی کلیدی تشکیل شده است:

1. هدایت درون لوله (Conduction)

گرمای سیال داخلی از طریق دیواره‌ی لوله به سطح بیرونی منتقل می‌شود.

2. جابه‌جایی در سطح فین‌ها (Convection)

از سطح فین‌ها، گرما به هوای عبوری منتقل می‌شود. افزودن فین باعث افزایش این سطح تماس و کاهش مقاومت حرارتی می‌شود.

3. تابش (Radiation)

سهم تابش در دماهای معمول کاربردی لوله‌های فین‌دار نسبتاً کوچک است، اما در دماهای بالا می‌تواند مؤثر باشد.

افزایش ضریب انتقال حرارت کلی

معادله‌ی ضریب کلی انتقال حرارت U به شکل زیر بیان می‌شود:

\frac{1}{U} = \frac{1}{h_i} + \frac{t}{k} + \frac{1}{\eta_f h_o}

که در آن:

• h_i ضریب انتقال حرارت داخلی
• t ضخامت دیواره‌ی لوله
• k رسانایی حرارتی مس
• h_o ضریب انتقال حرارت خارجی
• \eta_f راندمان فین

هرچه \eta_f بالاتر باشد، راندمان فین نزدیک‌تر به حالت ایده‌آل است (یعنی فین خود دمای یکنواختی دارد و به‌طور کامل در انتقال حرارت مشارکت می‌کند). فین‌های اکسترود شده معمولاً راندمان فین بالاتری دارند.

اثرات دینامیکی سیال

یکی از جنبه‌های مهم در طراحی فین‌ها، ایجاد تلاطم در جریان هوای عبوری است. تلاطم:

• ضخامت لایه‌ی مرزی حرارتی را کاهش می‌دهد.
• نرخ انتقال حرارت را افزایش می‌دهد.
• می‌تواند در عوض افت فشار بیشتری ایجاد کند، بنابراین به طراحی فن مناسب نیاز دارد.

در فین‌های پیچشی یا شیارزنی داخلی، همین اصل در سمت سیال داخلی نیز اعمال می‌شود. تلاطم جریان مبرد باعث بهبود چشمگیر انتقال حرارت در داخل لوله می‌شود.

کاربرد لوله مسی فین دار در کندانسورها

در کندانسور، سیال مبرد از حالت گاز به مایع تغییر فاز می‌دهد. این فرآیند همراه با دفع حرارت به محیط انجام می‌شود:

• لوله‌های مسی فین‌دار کمک می‌کنند تا این حرارت با راندمان بالا دفع شود.
• طراحی مناسب فین‌ها باعث می‌شود دمای خروجی مبرد کاهش یافته و راندمان کلی سیستم افزایش یابد.

کاربرد لوله مسی فین دار در اواپراتورها

در اواپراتور، فرآیند برعکس رخ می‌دهد؛ مایع مبرد تبخیر می‌شود و گرمای محیط را جذب می‌کند:

• استفاده از فین‌ها باعث می‌شود که گرمای بیشتری از محیط جذب شده و به سیال داخلی منتقل شود.
• این امر کمک می‌کند تا اواپراتور با ابعاد کوچکتر به همان توان برودتی دست یابد.

مزیت‌های حرارتی و مکانیکی مس در لوله‌های فین دار

انتخاب مس به‌عنوان فلز پایه برای تولید لوله‌های فین‌دار تصادفی نیست؛ بلکه مبتنی بر مجموعه‌ای از ویژگی‌های منحصر به فرد این فلز است که آن را به گزینه‌ی ایده‌آل برای انتقال حرارت در کاربردهای پیشرفته تبدیل کرده است. در این بخش، مزایای حرارتی و مکانیکی مس را به‌طور دقیق و مستند بررسی می‌کنیم.

رسانایی حرارتی بالا

رسانایی حرارتی یکی از مهم‌ترین معیارها در طراحی مبدل‌های حرارتی و لوله‌های فین‌دار است. مس دارای رسانایی حرارتی در حدود ۳۸۵ وات بر متر-کلوین است که یکی از بالاترین مقادیر در بین فلزات صنعتی محسوب می‌شود. این ویژگی مزایای زیر را به همراه دارد:

• گرمای جذب‌شده در سطح داخلی لوله به سرعت به فین‌ها منتقل می‌شود.
• اختلاف دمای بین سطح داخلی و سطح خارجی لوله به حداقل می‌رسد، که منجر به افزایش نرخ انتقال حرارت کلی می‌شود.
• امکان استفاده از دیواره‌های نسبتاً نازک بدون افت در کارایی حرارتی فراهم می‌شود.

مقاومت به خوردگی

در سیستم‌های HVAC و مبدل‌های صنعتی، خوردگی یکی از عوامل اصلی محدودکننده‌ی عمر تجهیزات است. مس به‌طور طبیعی در معرض هوا و رطوبت یک لایه‌ی نازک از اکسید مس پایدار تشکیل می‌دهد که به‌عنوان سد محافظ عمل می‌کند.

مزایای این ویژگی عبارتند از:

• افزایش عمر مفید لوله‌های فین‌دار حتی در محیط‌های مرطوب یا خورنده.
• کاهش نیاز به پوشش‌های محافظ اضافی.
• کاهش ریسک نشتی‌های ناشی از خوردگی در طولانی‌مدت.

انعطاف‌پذیری و شکل‌دهی آسان

مس یکی از فلزاتی است که به راحتی می‌توان آن را به اشکال مختلف درآورد:

• لوله‌های مسی می‌توانند به راحتی خم شوند بدون آنکه ترک بردارند یا شکننده شوند.
• فرآیندهای فین‌سازی مانند اکستروژن یا شیارزنی داخلی با دقت بالا و با کمترین آسیب به ساختار فلز انجام می‌شود.
• این خاصیت، طراحی مبدل‌های با هندسه‌ی پیچیده را تسهیل می‌کند و به طراحان آزادی عمل بیشتری می‌دهد.

سازگاری با انواع مبردها

مس با طیف وسیعی از سیالات خنک‌کننده سازگار است. این ویژگی به سیستم‌های آینده‌نگر اجازه می‌دهد با الزامات زیست‌محیطی جدید هماهنگ شوند.

• R134a
• R410A
• آمونیاک
• مبردهای با GWP پایین (Low GWP)

خواص مکانیکی مناسب

• مس دارای استحکام کششی مناسب و مقاومت به خستگی خوبی است.
• در برابر تغییرات دمایی ناگهانی مقاومت خوبی در برابر شوک حرارتی نشان می‌دهد.
• در برابر لرزش‌های مکانیکی که در بسیاری از سیستم‌های HVAC وجود دارد، رفتار مطلوبی دارد.

خاصیت ضد میکروبی

یکی از ویژگی‌های کمتر شناخته‌شده‌ی مس، خاصیت ضد میکروبی آن است:

• سطح مسی می‌تواند بسیاری از باکتری‌ها، قارچ‌ها و ویروس‌ها را در مدت زمان کوتاهی غیرفعال کند.
• این ویژگی در کاربردهای بهداشتی (مانند سیستم‌های تهویه در بیمارستان‌ها) ارزش مضاعفی دارد.

قابلیت بازیافت

مس یک فلز کاملاً قابل بازیافت است:

• در پایان عمر مفید، لوله‌های مسی فین‌دار می‌توانند بازیافت شده و مجدداً در چرخه‌ی تولید وارد شوند.
• این ویژگی علاوه بر کاهش هزینه‌های زیست‌محیطی، در کاهش هزینه‌های کلی پروژه‌های بلندمدت نیز مؤثر است.

انواع فین‌ سازی در لوله‌های مسی فین دار

در طراحی و تولید لوله‌های مسی فین‌دار، نوع فین و نحوه‌ی اعمال آن به سطح لوله نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارد. انتخاب صحیح نوع فین باید بر اساس کاربرد خاص، شرایط محیطی، الزامات نگهداری و هزینه‌های عملیاتی انجام شود. در این بخش، به‌طور کامل انواع روش‌های فین‌سازی در لوله‌های مسی فین‌دار را بررسی می‌کنیم.

فین‌های اکسترود شده (Extruded Fins)

این روش پیشرفته‌ترین و در بسیاری از موارد بهترین راهکار برای تولید فین‌های با راندمان بالا است:

فرآیند تولید لوله مسی فین اکسترود

• در این فرآیند، فین‌ها به‌صورت یکپارچه از دیواره‌ی لوله‌ی مسی شکل می‌گیرند.
• با استفاده از قالب‌های مخصوص و نیروی فشار بالا، بخشی از ضخامت دیواره‌ی لوله به سمت بیرون رانده می‌شود و فین‌های مارپیچ یا مستقیم ایجاد می‌شوند.

مزایا لوله مسی فین اکسترود

• اتصال کامل حرارتی بدون وجود مرزهای مقاومتی بین فین و لوله.
• مقاومت مکانیکی بسیار بالا؛ مناسب برای شرایط کاری با لرزش یا ارتعاش.
• عدم وجود نقاط تماس ناهمگون که می‌تواند منجر به خوردگی گالوانیکی شود.

معایب:

• فرآیند تولید پیچیده‌تر و پرهزینه‌تر.
• محدودیت در کنترل هندسه‌ی دقیق فین‌ها نسبت به برخی روش‌های دیگر.

فین‌های پیچشی (Wound Fins)

یکی از روش‌های متداول و مقرون‌به‌صرفه در تولید لوله‌های فین‌دار، استفاده از فین‌های پیچشی است:

فرآیند تولید فین‌های پیچشی

• نوارهای نازک از مس یا آلومینیوم به‌طور مارپیچ به دور لوله‌ی مسی پیچیده می‌شوند.
• این نوارها می‌توانند از طریق فیت مکانیکی، چسب‌های مقاوم به حرارت یا لحیم‌کاری به لوله متصل شوند.

مزایا فین‌های پیچشی

• انعطاف‌پذیری بالا در طراحی؛ می‌توان تراکم فین، ضخامت و نوع ماده را با توجه به کاربرد تنظیم کرد.
• هزینه‌ی تولید کمتر نسبت به فین‌های اکسترود شده.
• قابلیت استفاده در پروژه‌های با نیاز به حجم تولید بالا.

معایب

• اتصال حرارتی ضعیف‌تر نسبت به فین‌های اکسترود شده.
• احتمال وجود خوردگی گالوانیکی در تماس مس و آلومینیوم.
• استحکام مکانیکی پایین‌تر در برابر لرزش.

فین‌های صفحه‌ای یا دیسکی (Plate Fins / Disc Fins)

در برخی از کاربردهای خاص، به‌ویژه در مبدل‌های حرارتی با جریان هوای بالا، از فین‌های صفحه‌ای استفاده می‌شود:

فرآیند تولید فین‌های صفحه‌ای یا دیسکی

• صفحات نازک فلزی (معمولاً از جنس آلومینیوم یا مس) به‌صورت دیسک‌های سوراخ‌دار یا صفحات موج‌دار تهیه می‌شوند.
• این صفحات به فاصله‌های مشخص روی لوله‌های مسی نصب و از طریق لحیم‌کاری، پرچ‌کاری یا اتصالات مکانیکی ثابت می‌شوند.

مزایا فین‌های صفحه‌ای یا دیسکی

• سطح انتقال حرارت بسیار بالا به دلیل استفاده از صفحات با سطح گسترده.
• امکان طراحی بسیار فشرده و کارآمد برای مبدل‌های بزرگ.
• تمیزکاری نسبتاً آسان در مقایسه با فین‌های پیچشی.

معایب فین‌های صفحه‌ای یا دیسکی

• فرآیند تولید نسبتاً زمان‌بر.
• نیاز به دقت بالا در نصب صفحات برای جلوگیری از بروز مشکلات عملکردی.

فین‌های شیارزنی شده (Grooved Fins / Internal Grooves)

یکی از تکنیک‌های نوین در طراحی لوله‌های فین‌دار، استفاده از شیارهای داخلی است:

فرآیند تولید فین‌های شیارزنی شده

• سطح داخلی یا خارجی لوله با استفاده از ماشین‌کاری دقیق دارای شیارهای مارپیچ، حلقوی یا موج‌دار می‌شود.

مزایا فین‌های شیارزنی شده

• افزایش تلاطم جریان سیال داخلی؛ افزایش نرخ انتقال حرارت داخلی.
• کاهش حجم مبرد مورد نیاز در سیستم.
• مناسب برای اواپراتورهای فشرده با نیاز به راندمان بالا.

معایب فین‌های شیارزنی شده

• فرآیند تولید پیشرفته و نیاز به ماشین‌کاری دقیق.
• احتمال افزایش افت فشار داخلی به دلیل تلاطم بیشتر.

مقایسه انواع فین‌سازی

جمع‌بندی این بخش نشان می‌دهد که هیچ روش فین‌سازی واحدی برای همه‌ی کاربردها بهترین نیست؛ بلکه مهندسان باید با توجه به:

• نوع سیال
• نیاز به راندمان حرارتی
• محدودیت‌های فضا و هزینه
• شرایط محیطی (خوردگی، آلودگی، لرزش)

روش مناسب را انتخاب کنند.

نقش لوله‌های مسی فین‌ دار در کندانسورها و اواپراتورها

برای درک اهمیت لوله‌های مسی فین‌دار در سیستم‌های تهویه مطبوع و تبرید، باید به نقش حیاتی کندانسور و اواپراتور در چرخه‌ی تبرید نگاه کنیم. این دو عنصر کلیدی، نقاط اصلی تبادل حرارت در سیستم هستند و عملکرد آن‌ها مستقیماً بر راندمان کلی، مصرف انرژی و کیفیت کنترل دما تأثیر می‌گذارد. در این بخش، به طور کامل بررسی می‌کنیم که چگونه استفاده از لوله‌های مسی فین‌دار در کندانسورها و اواپراتورها موجب بهبود عملکرد این تجهیزات می‌شود.

اصول کار لوله مسی فین دار در کندانسور و اواپراتور

کندانسور

در کندانسور، مبرد که از کمپرسور با فشار و دمای بالا خارج شده است، باید گرمای خود را به محیط دفع کند تا به حالت مایع تبدیل شود. این فرآیند نیازمند انتقال مؤثر حرارت از گاز مبرد به دیواره‌ی لوله و سپس از سطح لوله به هوای اطراف است.

اواپراتور

در اواپراتور، مبرد در فشار پایین تبخیر می‌شود و برای این کار باید گرمای محیط را جذب کند. این فرآیند معکوس کندانسور است؛ یعنی انتقال حرارت باید از هوای محیط به سطح خارجی لوله و سپس به مبرد درون لوله انجام شود.

چالش‌های طراحی

هر دو فرآیند بالا با چالش‌های زیر مواجه هستند:

• نیاز به سطح تبادل حرارتی بالا برای دستیابی به ظرفیت مناسب در ابعاد محدود.
• لزوم کاهش مقاومت حرارتی در مسیر انتقال حرارت.
• محدودیت در میزان افت فشار مجاز در جریان هوا و مبرد.
• محدودیت‌های ابعادی، به‌ویژه در کاربردهایی مانند تهویه خودرو یا سیستم‌های چیلر فشرده.

نقش لوله‌های مسی فین دار در بهبود عملکرد

افزایش سطح مؤثر

با افزودن فین‌ها به لوله مسی:

• سطح تماس بین لوله و هوای اطراف به طور قابل توجهی افزایش می‌یابد.
• این افزایش سطح موجب افزایش ضریب جابه‌جایی حرارت در سمت هوای عبوری می‌شود.
• به این ترتیب، انتقال حرارت به‌مراتب سریع‌تر و مؤثرتر انجام می‌شود.

بهبود نرخ تغییر فاز مبرد

در کندانسور:

• انتقال سریع‌تر حرارت باعث می‌شود کندانس شدن مبرد به طور کامل و در طول مناسبی از لوله انجام شود.
• این امر موجب کاهش دمای خروجی مبرد مایع و افزایش راندمان چرخه‌ی تبرید می‌شود.

در اواپراتور:

• افزایش انتقال حرارت به هوای محیط باعث می‌شود مبرد با سرعت و یکنواختی بیشتری تبخیر شود.
• این موضوع کمک می‌کند به پایداری دمای خروجی هوا و جلوگیری از یخ‌زدگی سطح اواپراتور.

کاهش حجم و وزن تجهیزات

• با استفاده از لوله‌های فین‌دار می‌توان برای یک ظرفیت حرارتی معین از مبدل‌های بسیار کوچک‌تر استفاده کرد.
• این ویژگی به‌ویژه در کاربردهای فضای محدود (مثل خودرو، سیستم‌های تبرید صنعتی فشرده، واحدهای تهویه خانگی دیواری) اهمیت فراوانی دارد.

سازگاری با سیالات نوین

• سیستم‌های مدرن باید با مبردهای جدید با GWP پایین (مانند R32 یا R1234yf) سازگار باشند.
• لوله‌های مسی فین‌دار با طراحی مناسب به مهندسان این امکان را می‌دهند که بدون افزایش غیرضروری در اندازه‌ی تجهیزات، این تطبیق‌پذیری را حفظ کنند.

بهبود پاسخ دینامیکی سیستم

• افزایش نرخ تبادل حرارت منجر به پاسخ سریع‌تر سیستم به تغییرات بار حرارتی می‌شود.
• این ویژگی در کاربردهایی مانند تهویه‌ی مراکز داده یا سیستم‌های کنترل دقیق دما اهمیت زیادی دارد.

نکات طراحی ویژه برای کندانسورها و اواپراتورها

• انتخاب صحیح تراکم فین‌ها (FPI) برای تعادل بین راندمان حرارتی و افت فشار هوا بسیار مهم است.
• در کندانسورها معمولاً از فین‌های با تراکم متوسط تا بالا استفاده می‌شود.
• در اواپراتورها، بسته به شرایط کاری، باید تعادل مناسبی برقرار کرد تا خطر یخ‌زدگی فین‌ها و افت فشار بیش از حد کاهش یابد.

فین‌های داخلی ریز (Micro-Groove) در لوله‌های مسی فین‌دار

یکی از پیشرفت‌های قابل توجه در طراحی لوله‌های مسی فین‌دار طی سال‌های اخیر، توسعه‌ی فناوری فین‌های داخلی ریز (Micro-Groove) بوده است. این فناوری در پاسخ به نیازهای روزافزون برای افزایش راندمان حرارتی و کاهش مصرف مبرد در سیستم‌های نوین تبرید و تهویه توسعه یافته است.

در این بخش، به‌طور دقیق بررسی می‌کنیم که فین‌های داخلی ریز چه هستند، چگونه کار می‌کنند و چه مزایایی نسبت به طراحی‌های سنتی دارند.

ساختار فین‌های داخلی ریز

در فناوری Micro-Groove:

• سطح داخلی لوله‌های مسی به‌جای سطح صاف، با استفاده از شیارهای مارپیچ بسیار ریز پوشانده می‌شود.
• این شیارها معمولاً با عمق و گام بسیار کوچک (در ابعاد میکرونی) طراحی می‌شوند.
• فرآیند تولید این شیارها با ماشین‌کاری بسیار دقیق انجام می‌شود تا حداکثر راندمان و یکنواختی سطح به دست آید.

مکانیزم عملکرد

افزایش سطح داخلی

• شیارهای داخلی باعث می‌شوند سطح تماس موثر بین سیال (مبرد) و دیواره‌ی لوله افزایش یابد.
• افزایش سطح تماس معادل با افزایش میزان انتقال حرارت داخلی است.

القای تلاطم

• طراحی خاص شیارها باعث می‌شود که جریان سیال به‌جای حالت آرام (Laminar) به حالت آشفته (Turbulent) درآید.
• تلاطم موجب کاهش ضخامت لایه‌ی مرزی حرارتی در نزدیکی دیواره‌ی لوله می‌شود.
• این امر بهبود قابل توجهی در نرخ انتقال حرارت جابه‌جایی داخلی فراهم می‌کند.

بهبود فرآیند تغییر فاز

در اواپراتورها:

• هنگام تبخیر مبرد، وجود فین‌های داخلی ریز باعث می‌شود که حباب‌های بخار به‌سرعت از سطح جدا شده و جابه‌جایی بهتری انجام شود.
• این فرآیند موجب افزایش نرخ تبخیر مؤثر و جلوگیری از ایجاد مناطق محلی با راندمان پایین می‌شود.

در کندانسورها:

• در فرآیند کندانس شدن، شیارهای داخلی کمک می‌کنند که لایه‌ی مایع به‌صورت یکنواخت و با مقاومت کمتر جریان یابد.
• این موضوع از بروز انسداد حرارتی محلی جلوگیری می‌کند و فرآیند کندانس شدن را بهبود می‌بخشد.

مزایای فناوری Micro-Groove

افزایش راندمان حرارتی

• استفاده از فین‌های داخلی ریز می‌تواند ضریب انتقال حرارت داخلی را تا دو برابر نسبت به لوله‌های ساده افزایش دهد.
• این افزایش راندمان به معنای کاهش حجم کلی مبدل برای دستیابی به همان ظرفیت حرارتی است.

کاهش حجم مبرد

• به دلیل افزایش راندمان و طراحی با قطر داخلی کوچکتر، می‌توان از مقدار کمتری مبرد برای رسیدن به ظرفیت مشابه استفاده کرد.
• این ویژگی در تطابق با مقررات زیست‌محیطی جدید برای کاهش استفاده از مبردهای با GWP بالا اهمیت زیادی دارد.

بهبود پایداری عملکرد

• افزایش یکنواختی تغییر فاز و توزیع بهتر سیال در داخل لوله به پایداری دمای خروجی کمک می‌کند.
• این موضوع به‌ویژه در سیستم‌هایی با کنترل دقیق دما (مانند تجهیزات پزشکی یا مراکز داده) اهمیت دارد.

امکان استفاده در طراحی‌های فشرده

• با کاهش قطر داخلی و افزایش راندمان، می‌توان مبدل‌های بسیار فشرده و کوچک‌تر طراحی کرد.
• این ویژگی برای کاربردهایی مانند سیستم‌های تهویه خودرو یا یونیت‌های دیواری بسیار مطلوب است.

چالش‌های فناوری

• تولید فین‌های داخلی ریز نیاز به ماشین‌کاری دقیق و تجهیزات پیشرفته دارد.
• افزایش تلاطم ممکن است افت فشار داخلی را افزایش دهد که باید در طراحی سیستم پمپ یا کمپرسور مدنظر قرار گیرد.
• تمیزکاری داخلی این نوع لوله‌ها در صورت وجود آلودگی‌های خاص دشوارتر است، بنابراین باید از مبردها و روان‌کننده‌های با کیفیت بالا استفاده شود.

مزایای عملی لوله‌های مسی فین دار در کاربردهای صنعتی و تجاری

پس از بررسی ساختار، فناوری‌ها و اصول عملکرد لوله‌های مسی فین‌دار، اکنون به مرحله‌ای می‌رسیم که باید این دانش را به عمل پیوند دهیم. در دنیای واقعی، انتخاب تجهیزات باید با توجه به مزایای عملی و ملموس آن‌ها انجام شود. در این بخش، به طور دقیق بررسی می‌کنیم که لوله‌های مسی فین‌دار در کاربردهای صنعتی و تجاری چه مزایایی ارائه می‌دهند و چرا استفاده از آن‌ها در بسیاری از پروژه‌های پیشرفته به یک استاندارد تبدیل شده است.

بهبود راندمان انتقال حرارت

• افزایش سطح مؤثر انتقال حرارت باعث می‌شود که نرخ انتقال گرما بین سیال درون لوله و هوای محیط یا سیال دیگر به‌طور قابل توجهی افزایش یابد.
• در کندانسورها، این ویژگی منجر به کاهش دمای نهایی مبرد مایع و در اواپراتورها به افزایش ظرفیت سرمایشی در حجم فیزیکی کوچک‌تر می‌شود.
• این افزایش راندمان مستقیماً به بهبود ضریب عملکرد سیستم (COP) منجر می‌شود، که شاخص کلیدی در ارزیابی کارایی سیستم‌های تبرید و تهویه است.

صرفه‌جویی در مصرف انرژی

• با بهبود انتقال حرارت، کمپرسورها، فن‌ها و پمپ‌ها با بار کاری کمتری عمل می‌کنند.
• این موضوع باعث کاهش مصرف برق کلی سیستم می‌شود.
• در پروژه‌های بزرگ (مانند مراکز داده، کارخانه‌های صنعتی یا ساختمان‌های اداری)، این صرفه‌جویی می‌تواند در مقیاس سالانه به میزان قابل توجهی کاهش هزینه‌های انرژی منجر شود.

کاهش حجم و وزن تجهیزات

• یکی از مزایای بسیار مهم لوله‌های مسی فین‌دار این است که برای دستیابی به یک ظرفیت حرارتی معین، می‌توان از مبدل‌های کوچک‌تر و سبک‌تر استفاده کرد.
• این ویژگی به‌ویژه در کاربردهایی مانند:
  • تهویه‌ی خودرو
  • سیستم‌های تهویه‌ی هواپیما
  • یونیت‌های تهویه‌ی دیواری
  • چیلرهای صنعتی فشرده

ارزش فراوانی دارد.

انعطاف‌پذیری در طراحی

• با توجه به انواع مختلف فین‌سازی (اکسترود، پیچشی، صفحه‌ای، شیارزنی)، مهندسان می‌توانند بهینه‌ترین ترکیب طراحی را برای هر کاربرد خاص انتخاب کنند.
• این انعطاف‌پذیری اجازه می‌دهد که:
  • در محیط‌های آلوده از فین‌های با تراکم پایین‌تر استفاده شود.
  • در کاربردهای با نیاز به عملکرد حرارتی بالا از فین‌های با تراکم بالا و طراحی پیشرفته بهره‌برداری شود.

سازگاری با سیالات نوین و مقررات زیست‌محیطی

• با توجه به روند جایگزینی مبردهای پر پتانسیل گلخانه‌ای (High GWP) با مبردهای جدید و ایمن‌تر، لوله‌های مسی فین‌دار کاملاً با مبردهای نوین سازگار هستند.
• همچنین به دلیل قابلیت بازیافت کامل مس، استفاده از این لوله‌ها به کاهش اثر کربن کل چرخه‌ی عمر سیستم کمک می‌کند.

قابلیت اطمینان و طول عمر بالا

• مقاومت به خوردگی بالای مس، به‌ویژه در فین‌های اکسترود شده، منجر به عمر مفید طولانی‌تر تجهیزات می‌شود.
• این ویژگی در کاربردهایی که تعمیر و نگهداری پرهزینه یا دشوار است (مانند تجهیزات تهویه‌ی بیمارستانی یا مبدل‌های صنعتی در ارتفاعات) اهمیت خاصی دارد.

کاهش هزینه‌های نگهداری

• با استفاده از طراحی مناسب (انتخاب تراکم فین، شیارهای داخلی بهینه و جنس مناسب فین‌ها)، می‌توان فواصل نگهداری را افزایش داد.
• تمیزکاری آسان‌تر و کاهش تجمع رسوبات و آلودگی‌ها، در نتیجه باعث کاهش هزینه‌های عملیاتی و توقف‌های ناشی از تعمیرات می‌شود

جدول مزایای عمل

نکات کلیدی لوله مسی فین دار

۱. افزایش راندمان انتقال حرارت:

فین‌های خارجی با افزایش سطح مؤثر، نرخ انتقال گرما را به‌طور قابل توجهی بهبود می‌دهند.

2. کاهش مصرف انرژی و حجم تجهیزات:

استفاده از لوله‌های فین‌دار به معنای دستیابی به ظرفیت حرارتی بالا در حجم و وزن کمتر و کاهش بار کاری کمپرسورها و فن‌ها است.

3. انعطاف‌پذیری در طراحی:

امکان انتخاب از میان انواع مختلف فین (اکسترود، پیچشی، صفحه‌ای، شیارزنی داخلی) برای هر کاربرد خاص.

4. سازگاری با مقررات زیست‌محیطی جدید:

این لوله‌ها کاملاً با مبردهای نوین و مقررات جدید در خصوص کاهش GWP تطابق دارند.

5. دوام و قابلیت اطمینان بالا:

مقاومت به خوردگی و پایداری مکانیکی بالای لوله‌های مسی فین‌دار موجب افزایش عمر مفید تجهیزات می‌شود.

نکات طراحی کاربردی لوله مسی فین دار

• انتخاب صحیح تراکم فین (FPI) و ضخامت فین بر اساس شرایط محیطی و نیازهای عملکردی حیاتی است.
• مدیریت افت فشار در کنار راندمان حرارتی باید به‌طور متعادل انجام شود.
• در کاربردهای خاص باید به ریسک خوردگی گالوانیکی و اقدامات پیشگیرانه توجه ویژه داشت.
• رعایت استانداردهای معتبر (مانند ASTM B359 و EN 12449) و اجرای دقیق فرآیندهای کنترل کیفیت در تولید الزامی است.

نگهداری و بهره‌برداری لوله مسی فین دار

• برنامه‌ی نگهداری و تمیزکاری منظم شرط لازم برای حفظ راندمان سیستم و جلوگیری از افت عملکرد به مرور زمان است.
• ثبت دقیق سوابق نگهداری و تحلیل روند تغییر عملکرد می‌تواند از بروز مشکلات جدی پیشگیری کند.

در نهایت، می‌توان گفت که انتخاب و استفاده‌ی هوشمندانه از لوله‌های مسی فین‌دار می‌تواند به‌طور مستقیم منجر به:

• کاهش هزینه‌های انرژی
• بهبود کیفیت عملکرد سیستم‌ها
• افزایش دوام تجهیزات
• افزایش رضایت نهایی کاربران

خرید و قیمت لوله مسی

لوله مسی یکی از اجزای حیاتی در سیستم‌های برودتی، تهویه مطبوع و تبرید است که به دلیل رسانایی بالا، دوام زیاد و مقاومت در برابر خوردگی، انتخاب اول متخصصان این حوزه به شمار می‌رود. قیمت لوله مسی بسته به ضخامت، قطر، برند و نوسانات بازار فلزات متغیر است و معمولاً به‌صورت روزانه اعلام می‌شود. اگر به‌دنبال خرید مطمئن با قیمت به‌روز هستید، حتماً قبل از انتخاب نهایی، نرخ لوله‌های مسی موجود در بازار را بررسی کنید.

پرسش‌های متداول (FAQs)
