کدام فیلتر درایر برای کمپرسور سردخانه مناسب‌تر است؟

فیلتر درایر یکی از مهم‌ترین اجزای یک سیستم سردخانه‌ای است که با هدف محافظت از کمپرسور و دیگر اجزای حساس در برابر رطوبت، اسید، ذرات معلق و آلودگی‌های فیزیکی طراحی شده است. این قطعه حیاتی، برخلاف ظاهر ساده‌اش، نقش بزرگی در تضمین عملکرد پایدار و بدون اختلال سامانه‌های تبرید دارد.

وظایف اصلی فیلتر درایر

• جذب رطوبت (Moisture Removal): مبردها، مخصوصاً وقتی با هوا یا روغن ترکیب می‌شوند، ممکن است رطوبت جذب کنند. وجود رطوبت در سیستم موجب یخ‌زدگی شیر انبساط، خوردگی داخلی لوله‌ها، و ایجاد اسیدهای مضر می‌شود.
• جذب اسید (Acid Removal): وقتی روغن کمپرسور در اثر دمای بالا یا واکنش‌های شیمیایی تجزیه می‌شود، اسید تولید می‌گردد. این اسیدها به سیم‌پیچ موتور، اجزای مکانیکی و شیرهای سیستم آسیب می‌زنند.
• فیلتر ذرات معلق (Solid Contaminant Removal): فیلتر درایر از ورود ذرات فلزی، پوسته لحیم‌کاری، و ناخالصی‌های داخلی جلوگیری می‌کند.
• جلوگیری از گرفتگی: با حذف آلاینده‌ها، از گرفتگی مدار و کاهش راندمان کمپرسور جلوگیری می‌شود.

چرا استفاده از فیلتر درایر حیاتی است؟

بدون فیلتر درایر، مدار تبرید در معرض انواع آسیب‌ها قرار می‌گیرد. به‌خصوص در سیستم‌های حساس مانند سردخانه‌ها که وظیفه نگهداری مواد غذایی یا دارویی بر عهده دارند، هر گونه اختلال می‌تواند منجر به خسارات مالی و بهداشتی جدی شود. نصب یک فیلتر درایر مناسب، سرمایه‌گذاری کوچکی است که جلوی تعمیرات بزرگ و خرابی کمپرسور را می‌گیرد.

اجزای تشکیل‌دهنده فیلتر درایر و نحوه عملکرد آن

هر فیلتر درایر دارای ساختار داخلی خاصی است که عملکرد آن را بهینه می‌سازد. اجزای اصلی آن شامل موارد زیر است:

• ماده جاذب (Desiccant)
• ساختار محفظه‌ای
• مسیر جریان مبرد
• شیر برگشت یا بای‌پاس (در برخی مدل‌ها)

ماده جاذب (Desiccant)

این ماده، رطوبت و اسید را جذب می‌کند. رایج‌ترین انواع شامل:
• مولکولار سیو (Molecular Sieve): دارای قدرت جذب بالا برای رطوبت و اسیدها
• آلومینا فعال (Activated Alumina): مناسب برای سیستم‌هایی که دارای اسید بالا هستند
• سیلیکا ژل (Silica Gel): بیشتر برای جذب بخار آب استفاده می‌شود

ساختار محفظه‌ای

بدنه فیلتر درایر معمولاً فلزی و مقاوم در برابر فشار است. داخل آن غربال‌های فلزی، صافی و توری‌هایی قرار دارد که ذرات جامد را جدا می‌کنند.

مسیر جریان مبرد

مبرد پس از ورود به فیلتر، از میان ماده جاذب عبور کرده و سپس تصفیه‌شده به مدار بازمی‌گردد.

شیر برگشت یا بای‌پاس (در برخی مدل‌ها)

این شیر در شرایط اضطراری مانند انسداد کامل فیلتر، مسیر جریان را دور می‌زند تا از آسیب به سیستم جلوگیری کند.

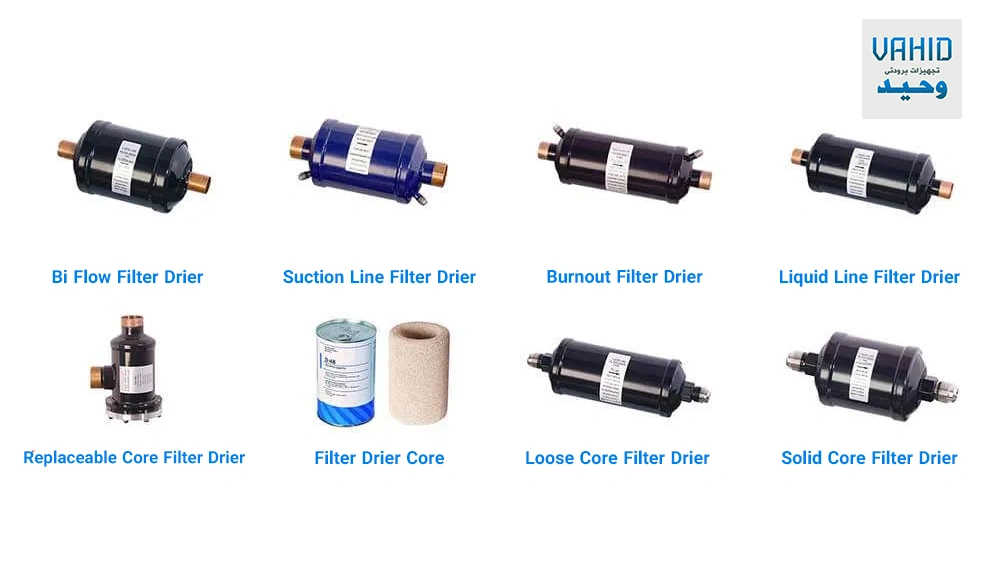

انواع فیلتر درایر و دسته‌بندی تخصصی آن‌ها

در بازار سردخانه و تبرید، فیلتر درایرها در انواع مختلفی عرضه می‌شوند. شناخت تفاوت‌ها به انتخاب درست کمک شایانی می‌کند.

1. فیلتر درایر هرماتیک (Hermetic Drier): این نوع فیلتر کاملاً مهر و موم شده و غیرقابل باز شدن است. از نظر اقتصادی مقرون به صرفه و برای سیستم‌های کوچک و یک‌بار نصب مناسب است. معمولاً در سیستم‌های تجاری کوچک یا خانگی استفاده می‌شود.
2. فیلتر درایر قابل تعویض (Replaceable Core Drier): در سیستم‌های صنعتی یا سردخانه‌های بزرگ کاربرد دارد. داخل آن می‌توان کارتریج ماده جاذب را تعویض کرد. این نوع، برای نگهداری دوره‌ای و دوام بالا بسیار توصیه می‌شود.
3. فیلتر درایر ساکشن‌لاین (Suction Line Drier): این فیلتر مخصوص نصب در مسیر مکش کمپرسور طراحی شده و عمدتاً برای حذف اسید و رطوبت پس از سوختن کمپرسور به کار می‌رود. قابل بازیافت نیست و باید پس از چند هفته تعویض شود.

تأثیر فیلتر درایر مناسب بر کارایی کمپرسور سردخانه

کمپرسور قلب سیستم تبرید است. اگر رطوبت، اسید یا ذرات به آن برسند، عملکردش مختل شده و حتی ممکن است بسوزد. استفاده از فیلتر درایر مناسب:

• دمای کمپرسور را در محدوده ایمن نگه می‌دارد.
• از پوسیدگی اجزای داخلی جلوگیری می‌کند.
• مصرف برق سیستم را کاهش می‌دهد.
• طول عمر مفید کمپرسور را ۲ تا ۳ برابر افزایش می‌دهد.
• کاهش تعداد دفعات سرویس و تعمیرات را به همراه دارد

مقایسه فنی برندهای معتبر فیلتر درایر

در بازار تجهیزات تبرید، برندهای مختلفی وجود دارند که هرکدام ویژگی‌های خاص خود را دارند. برای انتخاب فیلتر درایر مناسب، شناخت ویژگی‌ها و تفاوت‌های برندها نقش کلیدی دارد.

فیلتر درایر Danfoss

نکته: فیلترهای Danfoss در مدل DML و DCL شناخته می‌شوند؛ DML بیشتر برای حذف رطوبت و DCL برای حذف همزمان اسید و رطوبت طراحی شده‌اند.

• ساخت دانمارک، دارای اعتبار جهانی در صنعت تبرید
• ستفاده از ماده جاذب پیشرفته با ظرفیت بالا (80% مولکولار سیو + 20% آلومینا فعال)
• طراحی ضد زنگ، مقاوم در برابر فشار تا 46 بار
• مناسب برای سیستم‌های R404A، R22، R134a
• موجود در انواع هرماتیک و کارتریجی

قیمت و خرید فیلتر درایر دانفوس (Danfoss)

فیلتر درایر Emerson (Alco)

برتری: سیستم دو فیلتری برای حذف ترکیبی ذرات، رطوبت و اسید

• ساخت آمریکا، مورد تایید ASHRAE و UL
• ماده جاذب با تکنولوژی «XH-9»
• فیلترهای سری ADK مخصوص مبردهای HFC و CFC
• طراحی با ظرفیت جذب بسیار بالا
• مقاومت در برابر روغن‌های پلی‌اُلی‌استر (POE)

فیلتر درایر Castel (ایتالیا)

• مناسب برای کاربردهای تجاری و صنعتی
• طراحی مینیمال با حداکثر راندمان
• مقرون‌به‌صرفه و دارای تنوع بالای سایز
• مناسب برای R290، R600، R407C و مبردهای جدید

فیلتر درایر C&D و Refco

• برندهای اقتصادی برای سیستم‌های خانگی یا سبک
• طول عمر کمتر، اما قابل استفاده برای سیکل‌های ساده
• پیشنهاد نمی‌شود برای سردخانه‌های صنعتی و دائم‌کار

بهترین فیلتر درایر برای مبردهای رایج (R22، R134a، R404A، R410A)

نوع مبرد تأثیر زیادی بر انتخاب فیلتر درایر دارد؛ زیرا هر مبرد ویژگی شیمیایی خاصی دارد که بر واکنش با رطوبت و اسید تأثیر می‌گذارد.

چگونه سایز مناسب فیلتر درایر را انتخاب کنیم؟

سایزبندی صحیح فیلتر درایر به دلایل زیر حیاتی است:

1. ظرفیت برحسب تن تبرید یا کیلووات: فیلترها معمولاً برای ظرفیت‌های خاصی طراحی شده‌اند. اگر سیستم ۱۰ تن تبرید دارد، باید فیلتر درایر با ظرفیت معادل یا بیشتر انتخاب شود.
2. دبی جریان مبرد (Flow Rate): فیلتر باید بتواند دبی کامل مبرد را بدون افت فشار عبور دهد. مدل‌های حرفه‌ای، دارای جداول انتخاب دقیق بر اساس BTU/hr یا m³/hr هستند.
3. قطر و نوع اتصال (Solder / Flare): باید با لوله‌های موجود سازگار باشد. اتصالات لحیمی برای سیستم‌های دائمی، و اتصالات رزوه‌ای برای نصب سریع مناسب هستند.

علائم و زمان مناسب برای تعویض فیلتر درایر

استفاده بیش‌ازحد یا ورود آلودگی باعث اشباع ماده جاذب می‌شود. برخی علائم نیاز به تعویض:
• افت فشار ناگهانی در قسمت خط مایع
• تغییر رنگ شیشه ویوگلس به زرد/قهوه‌ای
• بروز برفک یا یخ‌زدگی در اطراف فیلتر
• افزایش صدای کمپرسور یا افزایش جریان مصرفی

میانگین عمر فیلتر درایر: بین ۶ تا ۱۲ ماه بسته به نوع سیستم، شرایط کاری و کیفیت مبرد استفاده‌شده

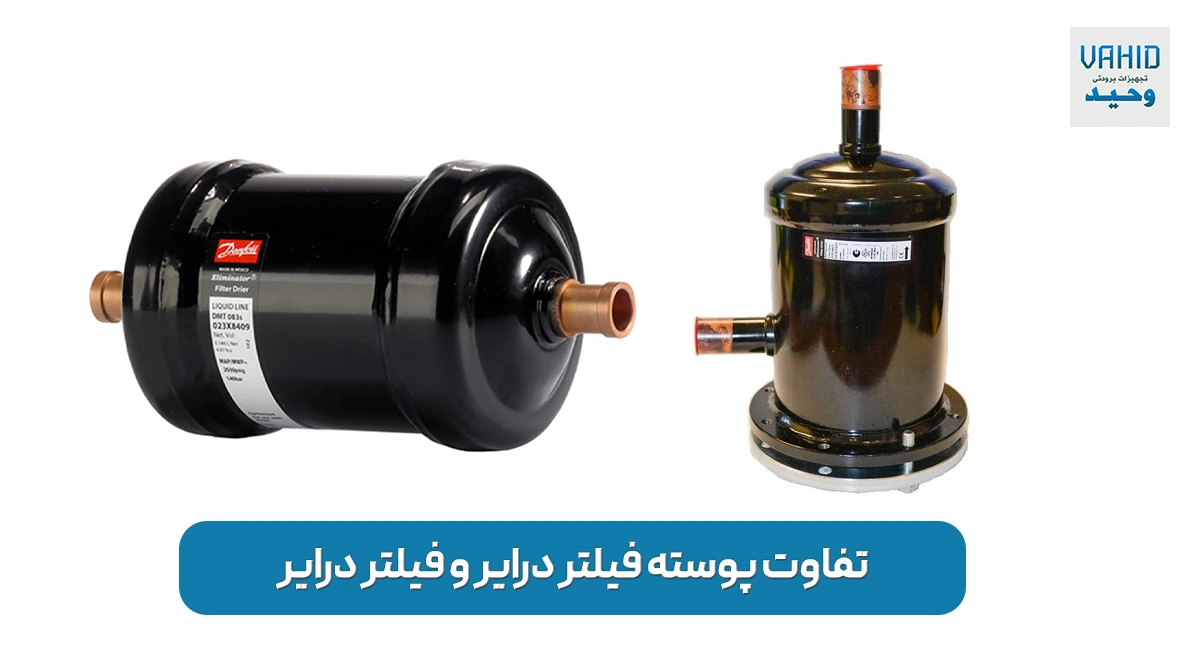

بررسی کاربردی درایرهای قابل شارژ و استفاده مجدد

درایرهای قابل تعویض یا قابل شارژ (Replaceable Core Driers) یکی از گزینه‌های حرفه‌ای برای سردخانه‌ها و سیستم‌های صنعتی هستند که به دلیل طول عمر بالا و امکان نگهداری بهینه مورد توجه قرار گرفته‌اند.

مزایای اصلی فیلتر درایر قابل شارژ

1. قابلیت تعویض کارتریج داخلی: بدون نیاز به باز کردن کامل لوله‌ها، می‌توان فقط ماده جاذب یا فیلتر داخلی را تعویض کرد.
2. کاهش هزینه‌های نگهداری در بلندمدت: اگرچه هزینه اولیه بالاتر است، اما در طول عمر سیستم، بسیار مقرون‌به‌صرفه‌تر از درایرهای مهر و موم‌شده خواهد بود.
3. سازگاری با مبردها و شرایط مختلف: می‌توان نوع کارتریج را بسته به نیاز سیستم تغییر داد (جاذب قوی اسید، رطوبت‌گیر بالا، یا ترکیبی).

معایب احتمالی فیلتر درایر قابل شارژ

• نیاز به فضای بیشتر برای نصب
• قیمت اولیه بالا
• نیاز به تخصص برای باز کردن، تعویض و بستن مجدد

نتیجه: درایرهای قابل شارژ بیشتر برای سردخانه‌های بزرگ، اتاق‌های نگهداری دارو، سیستم‌های صنعتی با دمای پایین و سیکل‌های حساس به آلودگی توصیه می‌شوند.

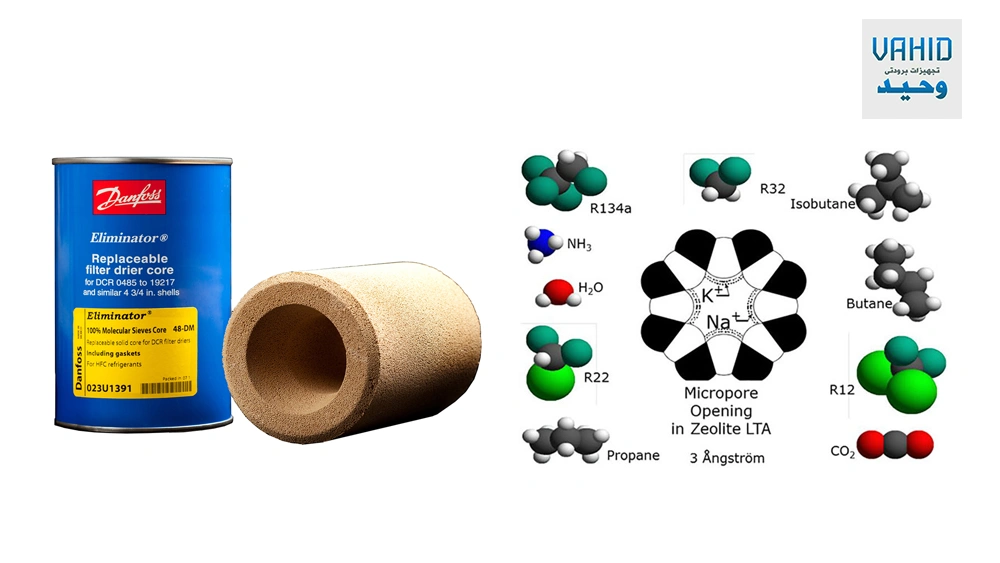

استانداردهای بین‌المللی مرتبط با فیلتر درایر سردخانه‌ای

برای تضمین عملکرد و ایمنی، تولید فیلتر درایر باید مطابق استانداردهای معتبر بین‌المللی باشد. این استانداردها، پارامترهایی مانند تحمل فشار، جذب رطوبت، مقاومت در برابر خوردگی و میزان فیلتراسیون ذرات را بررسی و کنترل می‌کنند.

نقش فیلتر درایر در کنترل رطوبت و اسید در مدار

یکی از بحرانی‌ترین وظایف فیلتر درایر، حذف رطوبت و اسیدهای تشکیل‌شده در مدار تبرید است. در صورت نادیده گرفتن این عامل، تبخیر ناقص مبرد و تخریب کمپرسور اجتناب‌ناپذیر خواهد بود. ترکیب فیلتر درایر مناسب با مبردهای POE (روغن پلی‌اُلی‌استر) که به جذب رطوبت بسیار حساس هستند، الزامی است.

چالش‌های ناشی از رطوبت:

• یخ‌زدگی در شیر انبساط یا capillary tube
• افت راندمان سرمایش
• زنگ‌زدگی داخلی لوله‌ها
• ناپایداری دمای اواپراتور

چالش‌های ناشی از اسید:

• تخریب عایق سیم‌پیچ کمپرسور
• حل شدن فلزات داخلی و تشکیل رسوبات
• کاهش روغن‌کاری و بالا رفتن دمای کاری

راهنمای نصب و راه‌اندازی اصولی فیلتر درایر در مدار سردخانه

نصب صحیح فیلتر درایر به اندازه انتخاب درست آن اهمیت دارد. چند نکته کلیدی برای نصب استاندارد:

محل نصب مناسب فیلتر درایر در سردخانه

• روی خط مایع بین کندانسور و شیر انبساط (مکان اصلی)
• یا روی خط مکش در زمان‌های خاص برای حذف اسید بعد از خرابی کمپرسور

رعایت جهت جریان مدار فیلتر درایر

روی تمام فیلترها، یک فلش مشخص شده که باید مطابق جهت جریان مبرد نصب شود. نصب برعکس باعث گرفتگی یا عدم عملکرد صحیح می‌شود.

رعایت زاویه نصب فیلتر درایر

فیلتر باید افقی و با پشتیبانی مناسب نصب شود تا از لرزش و شکستگی اتصالات جلوگیری شود.

احتیاط در لحیم‌کاری یا جوش

حرارت بالا به فیلتر درایر آسیب می‌زند. استفاده از محافظ حرارتی توصیه می‌شود.

نکات نگهداری، بازرسی و تعویض دوره‌ای فیلتر درایر

نگهداری صحیح و دوره‌ای فیلتر درایر، نه‌تنها از خرابی ناگهانی کمپرسور جلوگیری می‌کند بلکه موجب افزایش راندمان سیستم سردخانه نیز می‌شود. بی‌توجهی به این مرحله حیاتی، یکی از دلایل اصلی کاهش عمر کمپرسور و افزایش مصرف انرژی است.

بازرسی بصری (Visual Inspection)

• بررسی ویوگلس (دید شیشه‌ای): اگر رنگ ویوگلس به زرد یا سبز تیره تغییر کرد، نشان‌دهنده وجود رطوبت بیش از حد در سیستم است.
• مشاهده علائم برفک یا یخ‌زدگی در اطراف بدنه فیلتر، معمولاً نشانه انسداد یا افت فشار بالا است.
• وجود لرزش، نشتی یا روغن‌زدگی در اتصالات نشان‌دهنده نصب ضعیف یا فرسودگی است.

بررسی افت فشار

• استفاده از مانومتر فشارسنج در دو طرف فیلتر کمک می‌کند تا افت فشار دقیق اندازه‌گیری شود. افزایش بیش‌ازحد افت فشار نشانه انسداد داخلی است.
• به‌صورت تجربی، اگر افت فشار بیش از 0.1 تا 0.2 بار باشد، توصیه به تعویض می‌شود.

تعویض دوره‌ای

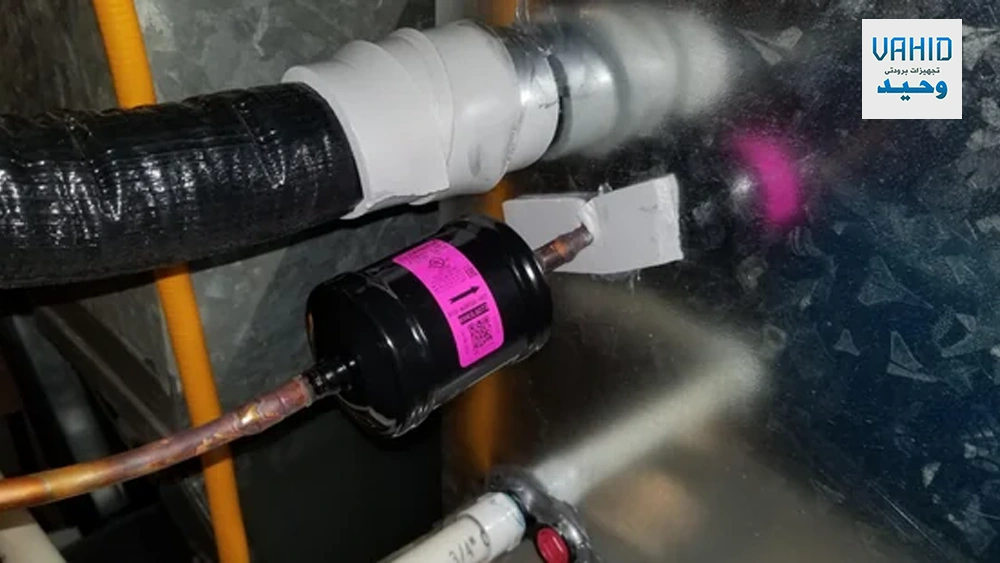

مشکلات رایج ناشی از انتخاب یا نصب نادرست فیلتر درایر

اشتباه در انتخاب یا نصب فیلتر درایر، منجر به اختلالات جدی در عملکرد سردخانه می‌شود. در ادامه، چند مورد از رایج‌ترین این مشکلات را بررسی می‌کنیم:

انسداد فیلتر

• علت: استفاده از سایز کوچکتر از ظرفیت مورد نیاز یا استفاده از فیلتر بی‌کیفیت
• نتیجه: افت شدید فشار، کاهش جریان مبرد، یخ‌زدگی اواپراتور

ورود رطوبت به کمپرسور

• علت: نصب فیلتر اشتباه (مثلاً فقط با جاذب ذرات، بدون جاذب رطوبت) یا دیر تعویض شدن
• نتیجه: خوردگی، پوسیدگی سیم‌پیچ، کاهش روغن‌کاری، سوختن کمپرسور

گرفتگی شیر انبساط

• علت: عدم فیلتراسیون ذرات معلق فلزی یا اکسیدها
• نتیجه: کاهش جریان مبرد، یخ‌زدگی، نوسان دمایی

نشتی از محل اتصال فیلتر

• علت: استفاده از اتصالات ضعیف یا لحیم‌کاری غیر اصولی
• نتیجه: افت شارژ مبرد، کاهش راندمان، افزایش هزینه تعمیرات

چک‌لیست کامل نگهداری فیلتر درایر سردخانه‌ای

نتیجه‌گیری و توصیه نهایی متخصصین

در پاسخ به این سؤال که کدام فیلتر درایر برای کمپرسور سردخانه مناسب‌تر است؟ باید گفت هیچ پاسخ واحد و ثابتی وجود ندارد؛ چرا که انتخاب فیلتر درایر کاملاً وابسته به شرایط فنی و نیازهای پروژه است. توصیه نهایی: پیش از خرید، حتماً با مشاور فنی متخصص مشورت کنید و جدول مشخصات فنی فیلتر درایر را با مشخصات سیستم خود تطابق دهید. این کار نه‌تنها باعث بهبود عملکرد سیستم و افزایش طول عمر کمپرسور می‌شود، بلکه از مشکلاتی مانند رطوبت‌زدگی، اسیدی شدن روغن یا گرفتگی مدار جلوگیری خواهد کرد. متخصصین بر این نکات کلیدی تأکید دارند:

پارامترهای مؤثر در انتخاب فیلتر درایر عبارت‌اند از:

• نوع و ظرفیت سیستم تبرید: انتخاب فیلتر درایر برای یک سردخانه صنعتی با چند کمپرسور، با یک سیستم خانگی یا تجاری تفاوت دارد.
• نوع مبرد مورد استفاده: فیلتر درایر باید با گازهای رایج مانند R404A، R22، R134a، R410A یا CO₂ سازگار باشد.
• محیط کاری و مدت زمان فعالیت: در سردخانه‌هایی که به‌صورت دائم‌کار هستند، استفاده از فیلتر درایر با ظرفیت رطوبت‌گیری و جذب اسید بالا ضروری است.
• نیاز به سرویس دوره‌ای یا سهولت تعویض: برخی مدل‌ها قابلیت تعویض هسته داخلی را دارند که برای نگهداری منظم مفید است.
• سازگاری با نوع روغن کمپرسور: روغن‌های POE، PAG یا معدنی ممکن است با برخی مواد جاذب داخلی فیلتر ناسازگار باشند و باید مدل مناسب انتخاب شود.
