یخ زدگی کندانسور، چرا کندانسور یخ می‌زند؟ راهکارهای پیشگیری

در سامانه‌های تبرید و تهویه مطبوع، کندانسور یکی از اجزای حیاتی چرخه تبرید است که وظیفه آن، انتقال گرمای گاز مبرد به محیط بیرون و تبدیل آن به مایع با فشار بالا می‌باشد. بر خلاف اواپراتور که به‌صورت طبیعی در معرض یخ‌زدگی قرار دارد، کندانسور در شرایط نرمال نباید دچار یخ‌زدگی شود؛ اما در برخی موارد خاص و نادیده‌گرفته‌شده، این پدیده رخ می‌دهد. یخ زدن کندانسور معمولاً نشانه اختلال در یکی از عناصر کلیدی سیکل تبرید است: کمبود مبرد، خرابی شیرهای کنترل، اختلال در فن یا فشارهای کاری خارج از محدوده مجاز. این مقاله با هدف شناسایی دقیق دلایل فنی یخ زدگی کندانسور، ارائه راهکارهای پیشگیرانه و رفع سریع مشکل تدوین شده است—مخصوصاً برای مهندسان تأسیسات، تکنسین‌های فنی سردخانه، و طراحان سیستم‌های تبرید صنعتی.

نقش کندانسور در چرخه تبرید

کندانسور در خروجی کمپرسور قرار دارد و وظیفه دارد گاز داغ و فشرده‌شده را در تماس با هوا یا آب خنک کند و آن را به مایع تبدیل نماید. این تبدیل فازی نیازمند شرایط دمایی مشخص، فشار مناسب، و جریان حرارتی پایدار است. در کندانسورهای هواخنک، این تبادل حرارت از طریق فن‌های اجباری انجام می‌شود. در نوع آبی یا تبخیری، انتقال گرما به کمک جریان آب یا مه پاشی سطحی صورت می‌گیرد. در حالت نرمال، دمای سطح کندانسور نباید به کمتر از ۲۰–۳۰ درجه سانتی‌گراد برسد. اگر در این مرحله گرما به‌درستی دفع نشود یا مبرد به‌صورت غیرطبیعی در حال گردش باشد، دمای سطح کندانسور ممکن است افت کرده و شرایط برای تشکیل یخ فراهم شود.

دلایل فنی یخ زدگی کندانسور

یخ زدگی کندانسور در سیستم‌های تبرید، نشانه‌ای از اختلال در تعادل فشار، دما یا جریان مبرد در مدار است. برخلاف تصور رایج که یخ فقط در اواپراتور شکل می‌گیرد، در شرایط خاص، کندانسور نیز ممکن است دچار یخ‌زدگی شود که این موضوع می‌تواند عملکرد کلی سیستم را مختل کرده و به کمپرسور آسیب بزند. دلایل فنی این پدیده معمولاً به مشکلاتی در شارژ مبرد، تنظیمات اشتباه اجزا یا شرایط محیطی نامناسب بازمی‌گردد که در ادامه به مهم‌ترین آن‌ها پرداخته‌ایم.

کمبود مبرد در مدار تبرید

یکی از شایع‌ترین دلایل یخ زدگی در کندانسور، کاهش بیش از حد گاز مبرد در سیستم است. این موضوع باعث افت فشار در کل مدار، کاهش دمای تقطیر، و در نهایت سرد شدن سطح کندانسور می‌شود. وقتی فشار مبرد در مدار از حد طراحی پایین‌تر بیفتد، مبرد در دمای بسیار پایین شروع به چگالش می‌کند که نتیجه آن، تشکیل یخ روی کندانسور حتی در دمای محیطی معتدل خواهد بود.

خرابی یا تنظیم نادرست شیر انبساط

شیر انبساط، میزان ورود مبرد به اواپراتور را تنظیم می‌کند. اگر این شیر بیش‌ازحد باز باشد یا در حالت گیر کرده عمل کند، مبرد مایع بیش‌ازحد وارد مدار شده و بخشی از آن تبخیر نمی‌شود. در نتیجه، مبرد مایع به سمت کندانسور بازمی‌گردد، و از آنجایی که دمای مایع بسیار پایین است، موجب یخ‌زدگی بخش‌هایی از کندانسور می‌شود.

کاهش دمای محیط اطراف کندانسور در فصول سرد

در مناطقی با اقلیم سرد یا نصب کندانسور در فضای آزاد، اگر فن‌های کندانسور به‌طور مداوم کار کنند، در هوای خیلی سرد ممکن است دمای سطح کندانسور به زیر نقطه انجماد برسد. این اتفاق به‌ویژه در سیستم‌هایی که فاقد کنترل هوشمند فن یا شیر فشار پایین هستند، رایج است.

عملکرد ناقص فن کندانسور

اگر فن‌های کندانسور با سرعت پایین‌تر از حالت نرمال کار کنند، دچار خرابی مکانیکی شده باشند یا به‌طور کامل از کار افتاده باشند، تبادل گرما بین مبرد و هوای محیط مختل می‌شود. در چنین حالتی، بخش‌هایی از کندانسور با دمای پایین‌تر از حد معمول باقی می‌مانند و در تماس با رطوبت هوا، یخ تشکیل می‌شود.

شارژ بیش از حد مبرد یا استفاده از مبرد ناسازگار

استفاده از مبردی با خواص ترمودینامیکی متفاوت از طراحی اولیه سیستم یا شارژ بیش از ظرفیت موردنیاز، باعث تغییر فشارهای کاری مدار می‌شود. در نتیجه، ممکن است بخشی از کندانسور که در شرایط نرمال در فاز گاز است، وارد فاز مایع شود و دمای نقطه‌ای به‌قدری پایین بیاید که یخ‌زدگی رخ دهد.

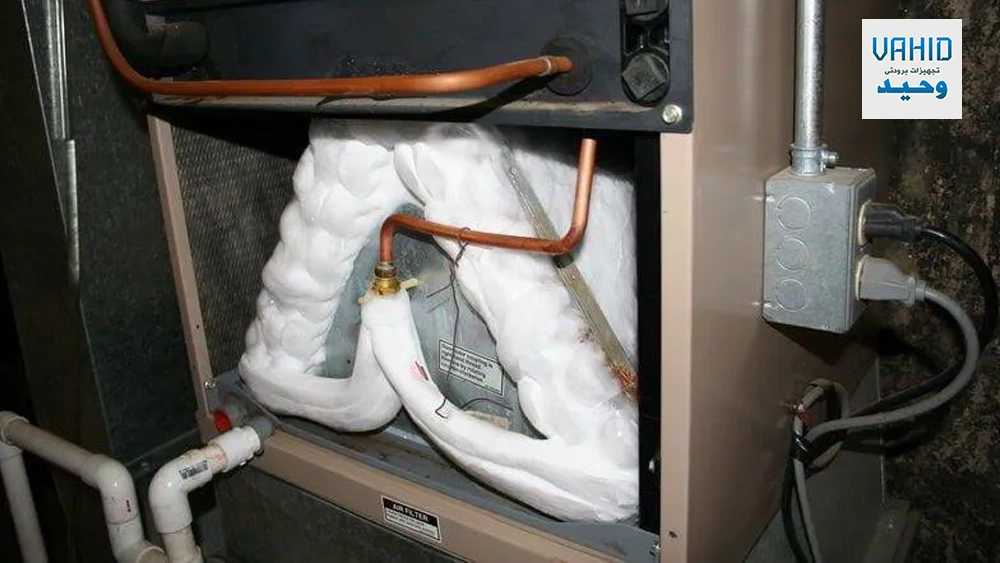

پیامدهای عملکردی یخ‌زدگی کندانسور

یخ زدگی کندانسور به‌عنوان یک اختلال فنی، می‌تواند تبعات گسترده‌ای بر عملکرد کل سیستم تبرید داشته باشد. مهم‌ترین این پیامدها شامل موارد زیر است:

کاهش شدید راندمان تبادل حرارت

سطح یخ زده کندانسور باعث کاهش سطح مؤثر تماس بین مبرد و هوای محیط می‌شود. یخ به‌عنوان یک عایق حرارتی عمل می‌کند و مانع از انتقال گرمای کافی از مبرد به محیط می‌شود. در نتیجه، گاز مبرد به‌درستی چگال نمی‌شود و فاز مایع آن ناقص خواهد بود. این اتفاق به صورت زنجیره‌ای باعث کاهش سرمایش در اواپراتور و نوسان دمای داخل سردخانه می‌شود.

افزایش فشار تخلیه و دمای کاری کمپرسور

با کاهش راندمان کندانسور، فشار در خروجی کمپرسور افزایش می‌یابد، زیرا کمپرسور باید با توان بیشتری کار کند تا مبرد را به فاز مایع برساند. این افزایش فشار تخلیه، دمای روغن کمپرسور را بالا می‌برد، بار مکانیکی را بیشتر می‌کند و در طولانی‌مدت منجر به خرابی سیم‌پیچ، از کار افتادن رله اورلود، و حتی سوختن کامل موتور می‌شود.

افزایش مصرف انرژی

زمانی که کمپرسور مجبور است در فشار بالاتر کار کند یا سیکل تبرید به‌درستی بسته نمی‌شود، سیکل کاری طولانی‌تر شده و دفعات روشن/خاموش شدن کمپرسور بیشتر می‌شود. این مسئله مستقیماً موجب افزایش مصرف برق و کاهش بهره‌وری انرژی سیستم می‌شود.

اختلال در عملکرد شیرهای کنترلی و سیستم حفاظتی

یخ زدگی کندانسور می‌تواند باعث برهم خوردن فشار تعادل در شیر انبساط و سنسورهای مرتبط شود. فشار ورودی پایین‌تر از مقدار طراحی ممکن است منجر به بسته‌شدن زودهنگام شیر یا عملکرد ناقص سنسورها شود. به‌هم‌ریختگی این تعادل، عملکرد کل سیستم را غیرقابل پیش‌بینی می‌کند.

روش‌های فنی برای تشخیص و رفع سریع یخ زدگی کندانسور

برای رفع مشکل یخ‌زدگی کندانسور، ابتدا باید علت ریشه‌ای آن شناسایی شود. در این بخش، چند روش مهندسی برای تشخیص سریع علت و اقدامات اصلاحی مرتبط را مرور می‌کنیم:

اندازه‌گیری فشار و دمای مبرد در ورودی و خروجی کندانسور

با نصب گیج فشار و ترموکوپل در دو نقطه، می‌توان تشخیص داد که فشار چگالش کمتر از مقدار طراحی است یا خیر. اگر فشار کندانسینگ به‌طور غیرعادی پایین باشد و دمای سطح کندانسور در محدوده ۰ تا -۵ درجه سانتی‌گراد قرار گیرد، احتمال یخ‌زدگی بالا خواهد بود. این شاخص اغلب در شرایط کمبود مبرد یا خرابی شیر انبساط مشاهده می‌شود.

بررسی سوپرهیت و ساب‌کولینگ

اندازه‌گیری دقیق سوپرهیت (Superheat) و ساب‌کولینگ (Subcooling) کمک می‌کند تا وضعیت عملکرد شیر انبساط و کندانسور تحلیل شود. ساب‌کولینگ بیش از حد ممکن است نشانه وجود مبرد بیش‌ازحد یا کاهش انتقال گرما باشد—که هر دو منجر به یخ‌زدگی خواهند شد.

بازبینی عملکرد فن و کنترل سرعت آن

در سیستم‌های هواخنک، عملکرد فن‌ها باید با تغییر دمای محیط تطبیق داده شود. اگر فن به‌طور مداوم در حداکثر سرعت کار کند، حتی در دمای محیط پایین، سطح کندانسور به سرعت سرد شده و یخ می‌زند. راهکار مناسب استفاده از فن‌های EC با کنترلر دمایی است.

بررسی ویوگلس و شارژ مبرد

ویوگلس یکی از ابزارهای کلیدی برای تشخیص سطح مبرد و وجود رطوبت در مدار است. اگر تغییر رنگ در شیشه نشان‌دهنده رطوبت باشد، احتمال یخ‌زدگی به‌دلیل بخار آب و افت نقطه انجماد نیز وجود دارد. در این موارد، تعویض فیلتر درایر و شارژ مجدد سیستم با مبرد خشک توصیه می‌شود.

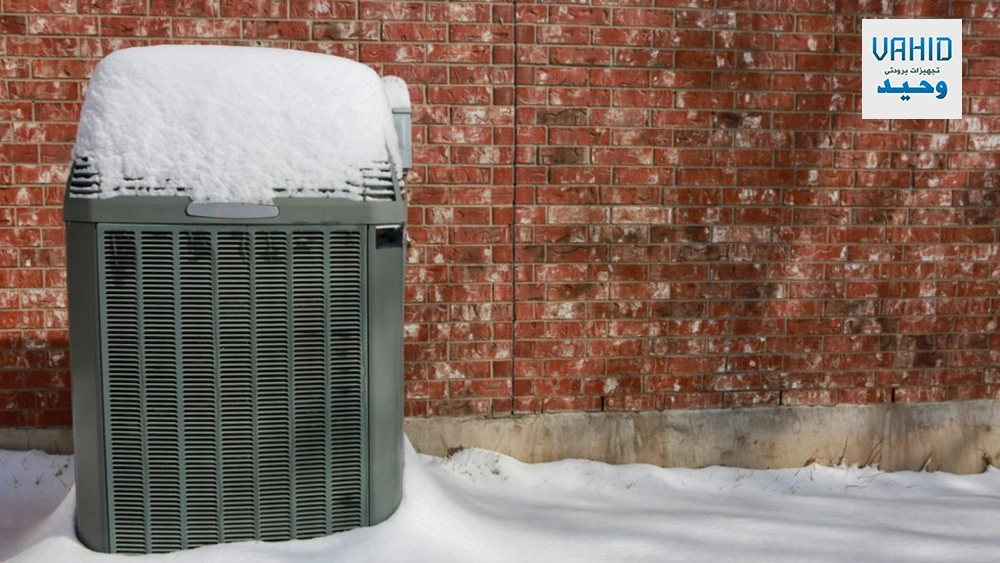

راهکارهای پیشگیرانه و چک‌لیست نگهداری کندانسور در فصول سرد

برای جلوگیری از یخ زدگی کندانسور، برنامه‌ریزی نگهداری و استفاده از تجهیزات کنترلی ضروری است. این بخش شامل مجموعه‌ای از راهکارها و چک‌لیست‌های عملی است که به‌ویژه در فصل زمستان و در مناطق با دمای پایین باید اجرا شوند.

کنترل دمای فن کندانسور

نصب سنسور دما و فشار بر روی کندانسور، امکان کنترل سرعت فن‌ها را فراهم می‌کند. استفاده از کنترلر فشار پایین (Low Ambient Kit) به فن اجازه می‌دهد فقط در زمان نیاز فعال شود و از خنک‌کاری بیش‌ازحد جلوگیری می‌کند.

نصب دمپر یا درپوش متحرک بر روی کویل

در سیستم‌های فضای باز، استفاده از دمپر یا محافظ متحرک می‌تواند جریان هوای سرد را کاهش دهد. این ابزارها به صورت مکانیکی یا الکترونیکی باز و بسته می‌شوند و به تعادل دمای کندانسور کمک می‌کنند.

استفاده از شیر بای‌پاس گاز داغ (Hot Gas Bypass Valve)

در مواقعی که فشار کندانسور بیش‌ازحد افت کند، بخشی از گاز داغ خروجی کمپرسور می‌تواند به ورودی کندانسور هدایت شود تا دمای آن را بالا ببرد. این شیرها معمولاً در سیستم‌های صنعتی و سردخانه‌های بزرگ نصب می‌شوند و به‌عنوان یک مکانیزم کنترل پیشرفته عمل می‌کنند.

بازبینی و تعویض فیلتر درایر به‌صورت دوره‌ای

در سیستم‌هایی که از روغن POE استفاده می‌شود یا در معرض رطوبت هستند، تعویض دوره‌ای فیلتر درایر اهمیت دوچندان دارد. وجود رطوبت باعث یخ‌زدگی نقطه‌ای در کندانسور شده و سیستم را به اختلال می‌اندازد.

اجرای چک‌لیست فصلی برای کندانسور

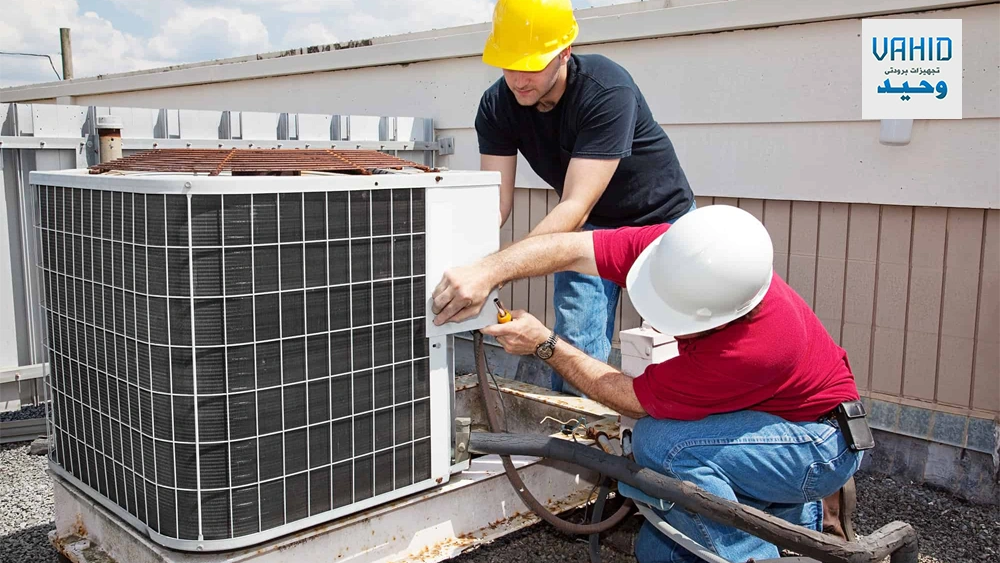

بررسی طراحی سیستم برای جلوگیری از تکرار یخ‌زدگی

در بسیاری از پروژه‌ها، یخ‌زدگی کندانسور نتیجه یک طراحی نامتناسب یا بی‌توجهی به شرایط اقلیمی محل نصب است. در این بخش، اصول طراحی صحیح را مرور می‌کنیم:

محل نصب کندانسور

کندانسور نباید در معرض مستقیم وزش باد سرد، بارش مستقیم برف، یا سایه‌های بلند در ساعات سرد روز قرار گیرد. استفاده از سایبان‌های مناسب و فاصله‌گذاری از دیوارها برای تهویه مؤثر ضروری است.

تطبیق ظرفیت کندانسور با دمای محیط

کندانسورهایی که در مناطق سرد نصب می‌شوند باید دارای قابلیت کنترل ظرفیت یا مدولار بودن باشند. به این ترتیب، در روزهای بسیار سرد فقط بخشی از سطح کندانسور فعال شده و از سرمای بیش‌ازحد جلوگیری می‌شود.

استفاده از فن‌های دورمتغیر (EC Fan)

فن‌های EC با قابلیت کنترل سرعت خودکار، بسته به فشار و دمای سیستم، بهینه‌ترین جریان هوا را فراهم می‌کنند و از افت دما و یخ‌زدگی جلوگیری می‌کنند. این فن‌ها دارای طول عمر بالا و مصرف انرژی کمتر نیز هستند.

پیش‌بینی شیر بای‌پاس در طراحی اولیه

نصب شیرهای بای‌پاس گاز داغ در طراحی اولیه، مخصوصاً در پروژه‌های صنعتی و سردخانه‌های مناطق کوهستانی، باعث می‌شود در شرایط بحرانی به‌سرعت واکنش داده و از یخ‌زدگی جلوگیری شود.

جمع‌بندی نهایی و نکات کلیدی برای مدیران و تکنسین‌ها

یخ‌زدگی کندانسور نه‌تنها نشانه‌ای از یک مشکل در چرخه تبرید است، بلکه در صورت تکرار، می‌تواند به خرابی کمپرسور، افت راندمان سرمایش و افزایش مصرف برق منجر شود. این پدیده معمولاً در اثر ترکیبی از عوامل مانند کاهش فشار، مبرد نامناسب، خرابی شیر انبساط، فن معیوب یا طراحی غیرمهندسی ایجاد می‌شود. با اجرای یک برنامه نگهداری پیشگیرانه، استفاده از تجهیزات کنترلی مناسب، آموزش تکنسین‌ها و نظارت دقیق بر فشار و دمای سیستم، می‌توان از بروز این مشکل جلوگیری کرد و عملکرد پایدار و ایمن برای سیستم تبرید تضمین نمود.
