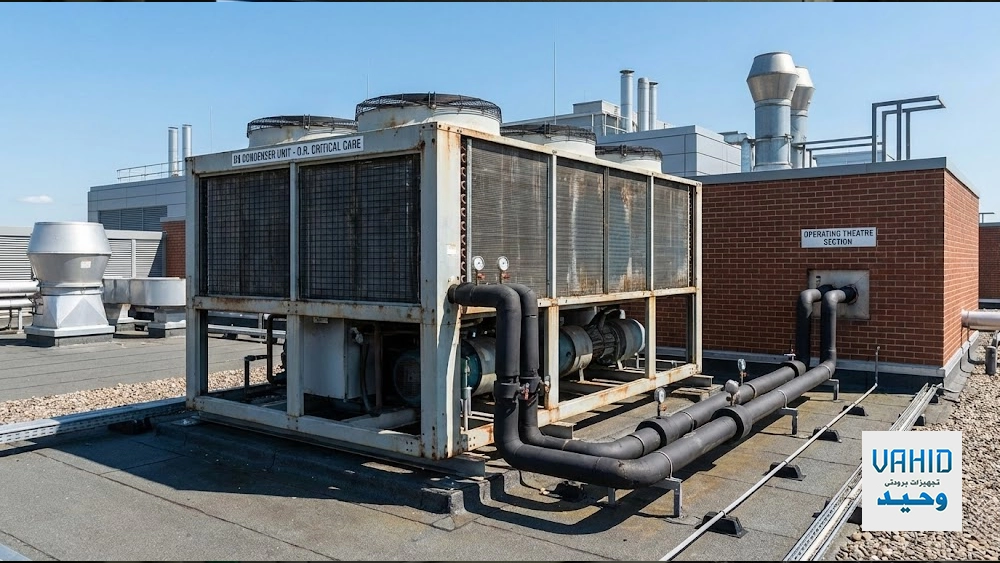

کنترل دقیق دما و رطوبت در اتاق عمل فقط یک «گزینه راحتی» برای تیم جراحی نیست؛ بلکه یک الزام جدی برای ایمنی بیمار، استریل بودن محیط و عملکرد درست تجهیزات حساس است. به همین دلیل، وقتی از طراحی سیستم سرمایش اضطراری برای اتاق عمل حرف می‌زنیم، در واقع داریم درباره تداوم عملکرد حیاتی بیمارستان در بدترین سناریوها صحبت می‌کنیم.

نقش دما در استریل بودن محیط و ایمنی بیمار

دمای نامناسب می‌تواند:

• تعریق بیش از حد تیم جراحی را افزایش دهد و خطر آلودگی میکروبی را بیشتر کند.
• بر فرایند ترمو‌ریگولاسیون بدن بیمار (به‌خصوص در جراحی‌های طولانی) اثر منفی بگذارد.
• احتمال عفونت محل جراحی را بالا ببرد، چون بخشی از کنترل عفونت به شرایط دمایی و رطوبتی مناسب وابسته است.(ASHE)

تأثیر پایداری دما بر عملکرد تجهیزات پزشکی حساس

برای کارکرد صحیح به محدوده مشخصی از دما و رطوبت نیاز دارند. نوسانات شدید دما ممکن است منجر به خطای سنسورها، خاموشی حفاظتی دستگاه‌ها یا حتی خرابی دائمی بعضی اجزا شود. بنابراین هرگونه قطع یا اختلال در سیستم سرمایش اصلی می‌تواند در لحظه، پروسه جراحی را تهدید کند. در اینجاست که ضرورت وجود سیستم سرمایش اضطراری خودش را نشان می‌دهد؛ سیستمی که حتی در صورت قطع برق یا خرابی چیلر اصلی، اجازه نمی‌دهد اتاق عمل از محدوده دمای ایمن خارج شود. تجهیزاتی مثل:

• دستگاه‌های بیهوشی
• مانیتورینگ‌های پیشرفته
• تجهیزات لیزری
• سیستم‌های تصویربرداری داخل اتاق عمل

مفهوم سیستم سرمایش اضطراری در اتاق عمل چیست؟

در این مقاله تمرکز اصلی ما روی سیستم سرمایش اضطراری است؛ یعنی راهکاری که در صورت بروز مشکل در سیستم اصلی، به صورت خودکار وارد مدار شده و دمای اتاق عمل را در محدوده ایمن نگه می‌دارد. سیستم سرمایش اضطراری (Backup Cooling System) مجموعه‌ای از تجهیزات و کنترل‌هاست که:

• به صورت آماده‌به‌کار (Standby) طراحی می‌شود.
• در شرایط عادی یا خاموش است یا با بار حداقلی کار می‌کند.
• به محض تشخیص خرابی چیلر اصلی، افت دما، یا قطع برق، به شکل خودکار وارد مدار می‌شود.

تفاوت‌های کلیدی سیستم سرمایش اظطراری با سیستم اصلی:

• لزوماً ظرفیت آن برابر با کل سیستم تهویه بیمارستان نیست؛ معمولاً برای تأمین دمای اتاق‌های بحرانی مثل اتاق عمل، ICU و… سایز می‌شود.
• معماری آن ساده‌تر ولی بسیار قابل اعتمادتر طراحی می‌شود.
• تمرکز آن بر تداوم سرویس است نه حداکثر راندمان انرژی.

ویژگی	سیستم سرمایش اصلی (Main System)	سیستم سرمایش اضطراری (Emergency System)
هدف اصلی	تأمین آسایش حرارتی کل ساختمان و پرسنل	حفظ جان بیماران و حفاظت از تجهیزات حیاتی
ظرفیت و پوشش	پوشش ۱۰۰٪ فضاها (لابی، اداری، راهروها و…)	محدود به فضاهای بحرانی (اتاق عمل، ICU، دیتاسنتر، داروخانه)
معماری و طراحی	پیچیده، متمرکز (Centralized)، با اجزای زیاد	ساده، اغلب غیرمتمرکز (Decentralized) یا اختصاصی
اولویت عملکرد	راندمان انرژی (کاهش هزینه برق)	تداوم سرویس (Reliability) و پایداری بالا
منبع تغذیه برق	برق شهری (معمولاً قطع شدن آن پذیرفته است)	متصل به دیزل ژنراتور یا UPS (قطع شدن غیرمجاز است)
زمان راه‌اندازی	ممکن است زمان‌بر باشد (Soft Start)	راه‌اندازی سریع بلافاصله پس از وقوع بحران
افزونگی (Redundancy)	معمولاً N+1 (برای تعمیرات دوره‌ای)	اغلب 2N یا N+N (برای تضمین ۱۰۰٪ عدم خرابی)
نوع تجهیزات	چیلرهای بزرگ، برج خنک‌کننده، هواسازهای بزرگ	معمولاً پکیج‌های DX، اسپلیت‌های صنعتی یا چیلرهای کوچک هواخنک

انواع متداول سیستم‌های سرمایش اضطراری

در طراحی طراحی سیستم سرمایش اضطراری برای اتاق عمل می‌توان از ترکیب چند گزینه زیر استفاده کرد:

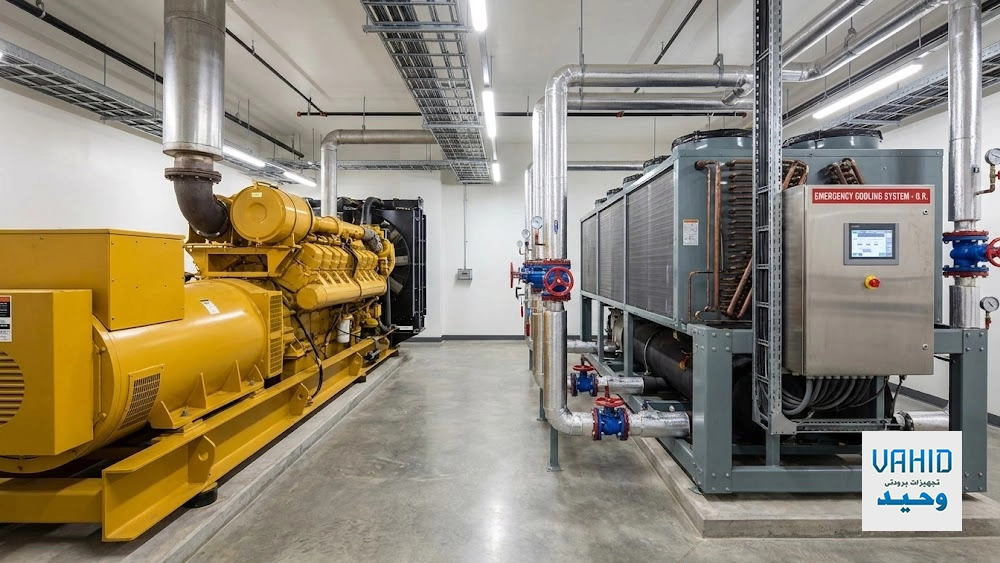

ژنراتور برق اضطراری + چیلر مستقل پشتیبان

1. چیلر تراکمی کوچک‌تر اما سریع‌العمل که تنها بار اتاق‌های حیاتی را تأمین می‌کند.
2. تغذیه الکتریکی از ژنراتور اضطراری بیمارستان.

یونیت‌هایDX یا اسپلیت‌های صنعتی پشتیبان

1. نصب مستقل، واکنش سریع، مناسب برای بار محدود.
2. مناسب به عنوان «پل» تا زمان راه‌اندازی چیلر پشتیبان یا رفع اشکال سیستم اصلی.

سیستم‌های ذخیره انرژی(مثل ذخیره آب سرد– Thermal Storage)

1. ذخیره انرژی سرمایشی در مخازن آب سرد یا یخ.
2. در هنگام قطع سیستم اصلی، آب سرد ذخیره‌شده از طریق کویل‌ها به اتاق عمل ارسال می‌شود.

نکته مهم این است که این سیستم‌ها می‌توانند به صورت ترکیبی هم استفاده شوند تا ضریب اطمینان بالا برود.

چرا اتاق عمل به سیستم سرمایش اضطراری نیاز دارد؟

اهمیت دمای پایدار در حین جراحی و تأثیر آن بر نتایج بالینی: در اتاق عمل، دما معمولاً در بازه تقریبی ۱۸ تا ۲۴ درجه سانتی‌گراد و رطوبت در یک محدوده کنترل‌شده نگه داشته می‌شود. استانداردهایی مانند ASHRAE 170 برای اتاق عمل محدوده دما و رطوبت و شرایط فشار مثبت را مشخص می‌کنند. اهمیت این موضوع:

• حفظ راحتی حرارتی تیم جراحی در جراحی‌های طولانی
• کاهش ریسک هیپوترمی یا هایپرترمی بیمار
• کاهش احتمال عفونت‌های بعد از عمل

پیامدهای کوتاه‌مدت و بلندمدت قطع سیستم سرمایشی

اگر سیستم سرمایشی اصلی به هر دلیلی از کار بیفتد، پیامدها می‌تواند شامل موارد زیر باشد، بنابراین طراحی یک سیستم سرمایش اضطراری برای اتاق عمل دیگر یک گزینه لوکس نیست؛ بلکه بخش جدانشدنی طراحی حرفه‌ای HVAC بیمارستانی است.

• افزایش دمای اتاق عمل در چند دقیقه، مخصوصاً در حضور تجهیزات پرحرارت (چراغ‌های جراحی، C-Arm، مانیتورها، لیزر و…)
• تعریق تیم جراحی و افزایش احتمال آلودگی میدان عمل
• خطای عملکرد یا خاموش شدن حفاظتی برخی تجهیزات الکترونیکی
• توقف جراحی‌های الکتیو و حتی لغو برخی اورژانس‌ها
• کاهش اعتماد تیم درمان به زیرساخت فنی بیمارستان

الزامات طراحی سیستم سرمایش اتاق عمل (دما، رطوبت، فشار، فیلتراسیون)

در این بخش، الزامات پایه‌ای که سیستم اصلی و اضطراری باید بتوانند تأمین کنند را مرور می‌کنیم.

محدوده دما و رطوبت استاندارد در اتاق عمل

بر اساس استانداردهای بین‌المللی مانند ASHRAE 170 و راهنماهای تکمیلی:(HFM Magazine)

• دما: حدود ۲۰ تا ۲۴ درجه سانتی‌گراد برای اکثر جراحی‌ها (برخی جراحی‌های خاص ممکن است دمای پایین‌تر نیاز داشته باشند).
• رطوبت نسبی: معمولاً بین ۲۰ تا ۶۰٪، اما بسیاری از مراکز برای کنترل بهتر عفونت و راحتی، رنج باریک‌تر مثل ۴۰–۵۵٪ را هدف‌گذاری می‌کنند.

سیستم اضطراری باید طوری طراحی شود که حداقل بتواند دما را در محدوده ایمن نگه دارد، حتی اگر کنترل دقیق رطوبت در آن لحظات کمی سخت‌تر باشد.

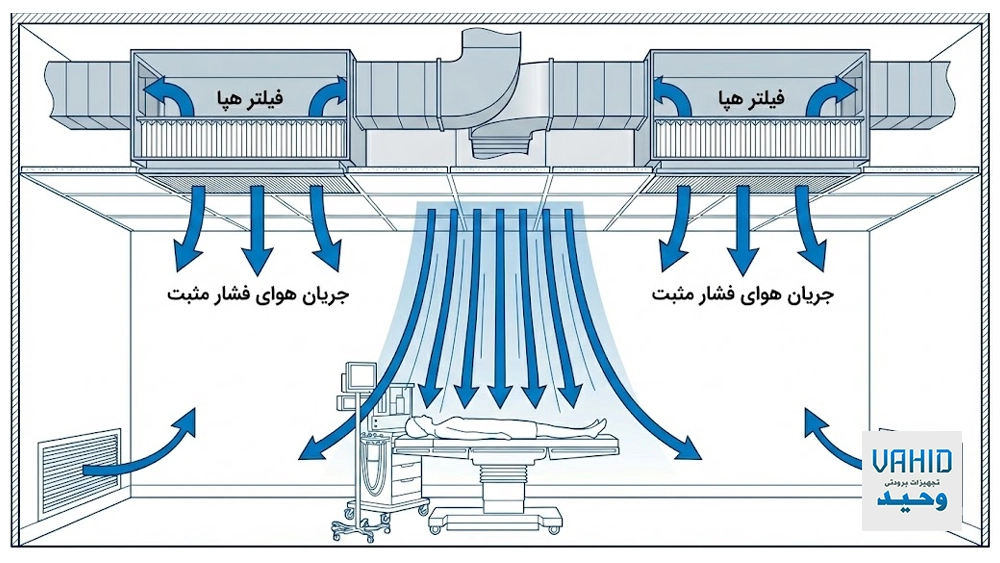

فشار مثبت، تهویه مستقل و فیلتراسیون چندمرحله‌ای

سیستم اضطراری (چه چیلر دوم، چه یونیت DX اختصاصی) باید با معماری شبکه هوا هم‌خوان باشد؛ یعنی یا به همان کانال‌های موجود متصل شود یا مسیر هوای کاملاً کنترل‌شده جداگانه داشته باشد. اتاق عمل باید:

• نسبت به فضاهای اطراف فشار مثبت داشته باشد.
• دارای سیستم تهویه با هوای تازه کافی و فیلتراسیون چندمرحله‌ای (Prefilter، فیلتر با راندمان بالا، و در بسیاری موارد HEPA در ترمینال) باشد.(ASHE)
• از نظر سیستم کانال‌کشی، نسبتاً مستقل از سایر بخش‌ها باشد تا در صورت آلودگی در خارج، این آلودگی وارد فضای جراحی نشود.

ساختار کلی طراحی سیستم سرمایش اضطراری برای اتاق عمل

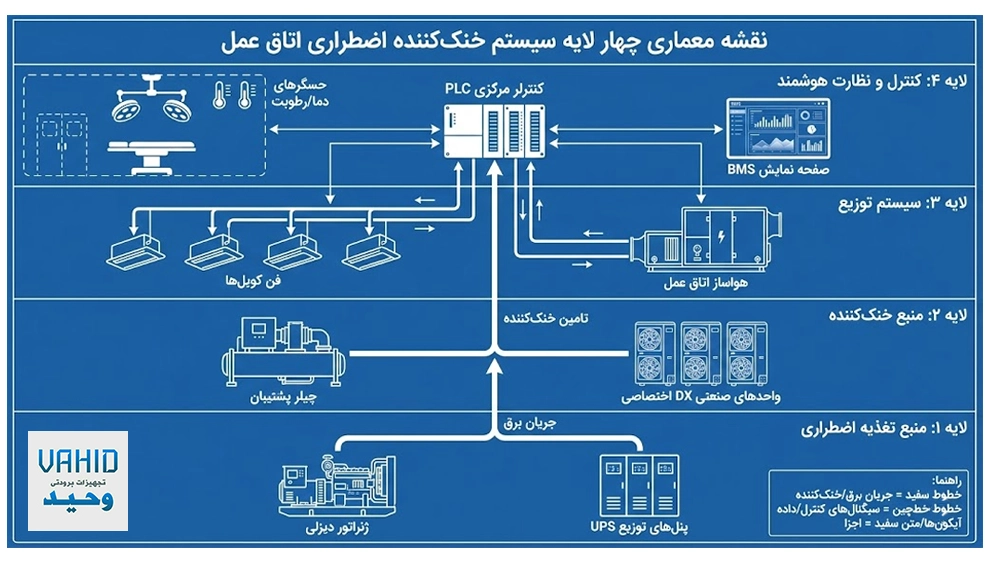

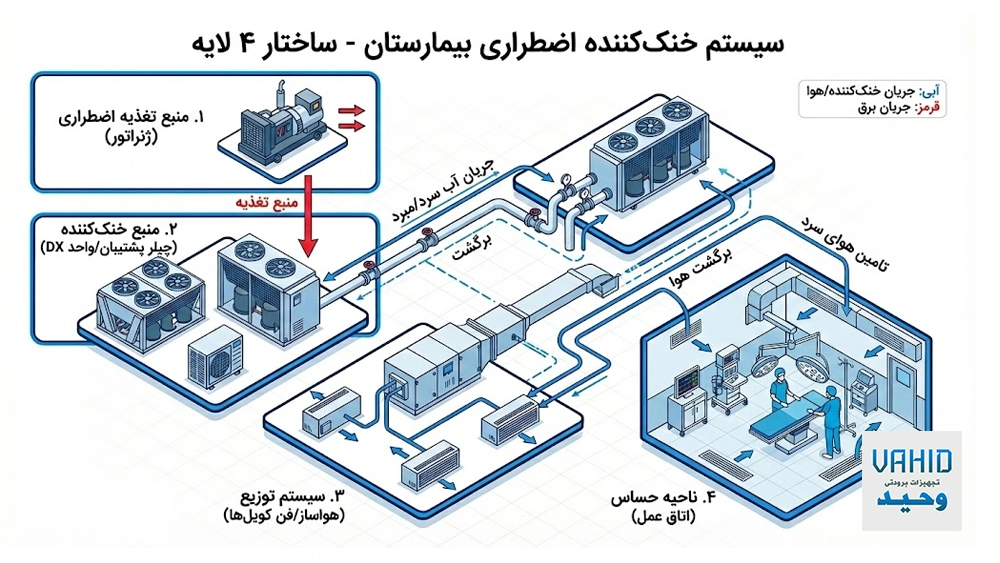

در سطح معماری، می‌توان ساختار را به چهار لایه تقسیم کرد:

منبع توان اضطراری

1. ژنراتور دیزل یا گازسوز که برق اضطراری را تأمین می‌کند.
2. تابلوهای توزیع اضطراری برای تغذیه چیلر پشتیبان، پمپ‌ها، فن‌ها و سیستم کنترل.

منبع تولید سرما(Cooling Source)

1. چیلر پشتیبان (Standalone یا ماژول دوم چیلر موجود).
2. یا یونیت‌های DX/اسپلیت صنعتی اختصاصی برای اتاق عمل.

سیستم توزیع و انتقال سرما

1. شبکه لوله‌های آب سرد + فن‌کویل‌ها / هواساز اتاق عمل.
2. یا شبکه کانال‌کشی اختصاصی برای یونیت‌های DX.

سیستم کنترل هوشمند و پایش

1. کنترلر مرکزی یا PLC
2. حسگرهای دما، رطوبت، فشار، و آلارم‌ها
3. ارتباط با BMS بیمارستان برای مانیتورینگ و لاگ رویدادها

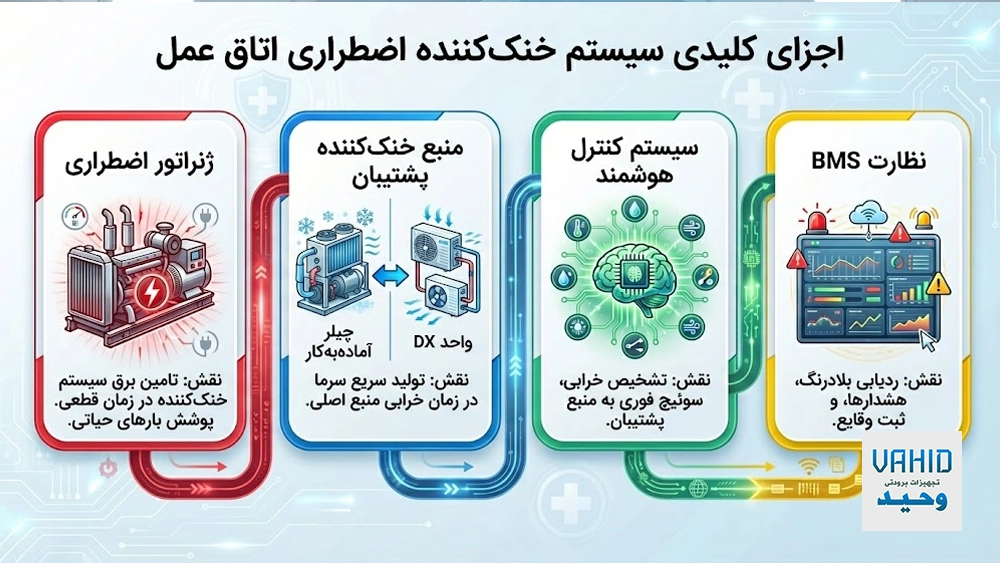

اجزای کلیدی سیستم سرمایش اضطراری و نقش آن‌ها

در جدول زیر، اجزای اصلی یک سیستم اضطراری نمونه را می‌بینیم:

جزء	وظیفه	توضیح فنی کوتاه
ژنراتور برق اضطراری	تأمین انرژی سرمایش در زمان قطعی برق	باید ظرفیت کافی برای راه‌اندازی چیلر، پمپ‌ها، فن‌کوئل‌ها و سیستم کنترل داشته باشد.
چیلر پشتیبان یا ماژول دوم	تأمین سرمایش در حالت اضطراری	ترجیحاً چیلر تراکمی با ظرفیت محدود اما سریع‌العمل و قابل اطمینان.
یونیت‌های DX یا اسپلیت صنعتی پشتیبان	تأمین سریع سرما برای اتاق عمل	نصب نسبتاً آسان، واکنش سریع در چند دقیقه، مناسب به عنوان Backup موضعی.
سیستم کنترل هوشمند	تشخیص قطع عملکرد سیستم اصلی و سوییچ سریع	باید در کمتر از چند ثانیه فرمان انتقال به سیستم اضطراری را صادر کند.
حسگرهای دما و رطوبت	نظارت بر شرایط حیاتی اتاق عمل	ارسال داده به کنترلر و BMS، تولید آلارم در صورت خروج از محدوده مجاز.
BMS یا سیستم مانیتورینگ مرکزی	پایش آنلاین و ثبت رویدادها	نمایش وضعیت لحظه‌ای، ثبت لاگ، گزارش‌گیری و کمک به نگهداری پیشگیرانه.

ژنراتور برق اضطراری

• باید طوری انتخاب شود که علاوه بر بار‌های حیاتی دیگر (روشنایی ایمنی، آسانسورها، تجهیزات پزشکی ضروری)، بتواند بار سرمایشی اتاق عمل و فضاهای بحرانی را هم پوشش دهد.(ASHRAE)
• زمان استارت تا رسیدن به پایداری ولتاژ و فرکانس باید در طراحی لحاظ شود؛ در این فاصله ممکن است سیستم ذخیره آب سرد یا یونیت DX با UPS جزئی برای پل‌زدن عمل کند.

چیلر پشتیبان، DX یونیت‌ها و فن‌کویل‌ها

• چیلر پشتیبان معمولاً به عنوان Standby در مدار لوله‌کشی قرار می‌گیرد و در زمان خرابی چیلر اصلی یا نیاز به تعمیر، وارد مدار می‌شود.
• DX Unit / اسپلیت صنعتی می‌تواند به‌صورت مستقل عمل کند و برای پشتیبانی مستقیم یک اتاق عمل استفاده شود.
• فن‌کویل‌ها یا هواساز اختصاصی اتاق عمل باید قابلیت کار با هر دو منبع سرما (اصلی و اضطراری) را داشته باشند.

سیستم کنترل هوشمند، حسگرها و ارتباط باBMS

• در قلب طراحی سیستم سرمایش اضطراری برای اتاق عمل، سیستم کنترل قرار دارد.
• حسگرهای دقیق دما و رطوبت در نقاط مناسب اتاق عمل نصب می‌شوند.
• کنترلر با پایش مداوم پارامترها و وضعیت چیلرها، در صورت بروز خطا، سریعا به حالت اضطراری سوییچ می‌کند.
• BMS امکان مشاهده آنلاین، ثبت آلارم‌ها، و تحلیل تاریخی داده‌ها را برای واحد تاسیسات فراهم می‌کند.(Therma)

طراحی و انتخاب سیستم کنترل هوشمند در سرمایش اضطراری

منطق سوییچ خودکار از سیستم اصلی به اضطراری

کنترلر باید حداقل سناریوهای زیر را مدیریت کند:

• از کار افتادن چیلر اصلی (آلارم خرابی High Level)
• افزایش غیرقابل قبول دمای آب سرد رفت
• قطع برق شبکه و نیاز به رفتن روی ژنراتور

در هر کدام از این موارد:

1. فرمان استارت به ژنراتور (اگر قبلاً فعال نشده باشد) ارسال می‌شود.
2. پس از پایدار شدن برق اضطراری، چیلر پشتیبان یا یونیت‌های DX استارت می‌خورند.
3. شیرهای کنترلی سه‌راهه یا تغییر مسیر مدار، جریان آب سرد را از چیلر اضطراری به هواساز/فن‌کویل‌ها هدایت می‌کنند.
4. وضعیت اتاق عمل (دما، رطوبت، فشار) به صورت لحظه‌ای مانیتور می‌شود.

آلارم‌ها، لاگ رویدادها و اینترفیس اپراتو

یک سیستم کنترل حرفه‌ای باید:

• آلارم‌های واضح مانند «قطع چیلر اصلی»، «فعال شدن حالت اضطراری»، «خروج دما از محدوده مجاز» را نمایش دهد.
• تاریخ و زمان تمام رویدادها را ثبت کند تا برای تحلیل بعدی استفاده شود.
• اینترفیس کاربرپسند برای اپراتور تاسیسات و در صورت نیاز، صفحه ساده‌تری برای پرسنل اتاق عمل داشته باشد (فقط نمایش وضعیت دما/رطوبت/فشار).

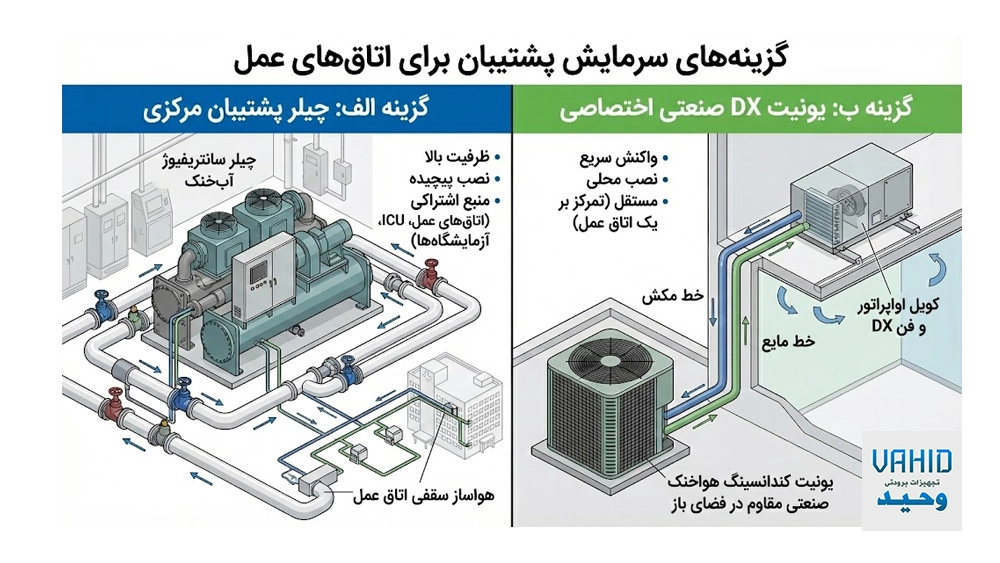

نکات فنی و طراحی در انتخاب سیستم پشتیبان

انتخاب ظرفیت بر اساس بار حرارتی اتاق عمل

• ظرفیت سیستم اضطراری لازم نیست بار کل بیمارستان را پوشش دهد؛ بلکه بار حرارتی اتاق‌های حیاتی مبنای طراحی است.
• باید بار افراد (پرسنل + بیمار)، تجهیزات روشن، و بار نفوذ حرارت از پوسته ساختمان را در حالت بدبینانه لحاظ کرد.

جانمایی تجهیزات و مسیر هوای جداگانه برای سیستم اضطراری

• تجهیزات پشتیبان باید در فضاهایی با کمترین ریسک آلودگی و دسترسی مناسب برای تعمیر و نگهداری نصب شوند.
• در صورت استفاده از یونیت DX اختصاصی، مسیر هوای رفت و برگشت باید طوری طراحی شود که جریان آلودگی از فضاهای مجاور به اتاق عمل وارد نشود.(fast-nurse.com)

تست دوره‌ای عملکرد سیستمBackup

• حداقل سالی چند مرتبه، سناریوهای قطع برق و خرابی چیلر اصلی باید به‌صورت شبیه‌سازی‌شده تست شوند.
• زمان سوییچ، پایداری دما و رفتار تجهیزات در این تست‌ها ثبت و تحلیل می‌شود.
• نگهداری منظم فیلترها، کویل‌ها و کندانسورها برای تضمین عملکرد اضطراری ضروری است.

مقایسه سیستم‌های پشتیبان رایج در سرمایش اضطراری اتاق عمل

نوع سیستم اضطراری	مزایا	محدودیت‌ها
چیلر دوم (Standby Chiller)	عملکرد مشابه سیستم اصلی، کیفیت هوای ثابت، مناسب برای چند اتاق حیاتی	هزینه اولیه بالا، نیاز به فضا و زیرساخت مکانیکی
DX Unit یا اسپلیت صنعتی	نصب آسان، واکنش سریع، مناسب برای Retrofit و پروژه‌های کوچک	ظرفیت محدود، کنترل رطوبت و فشار مثبت دشوارتر، نیاز به طراحی دقیق مسیر هوا
سیستم ذخیره آب سرد (Thermal Storage)	صرفه‌جویی در انرژی، عملکرد پایدار در قطع کوتاه‌مدت سیستم اصلی	نیاز به فضای ذخیره زیاد، پیچیدگی بیشتر در طراحی اولیه

در عمل، مهندسان معمولاً از ترکیبی از این راهکارها استفاده می‌کنند تا هم از نظر هزینه و هم از نظر اطمینان، به بهترین تعادل برسند.

استانداردها و الزامات بهداشتی مرتبط(ASHRAE 170، NFPA 99، وزارت بهداشت)

سیستم سرمایش اضطراری باید طوری طراحی شود که در حالت اضطراری نیز این الزامات را تا حد ممکن حفظ کند، نه این‌که صرفاً «کمی هوا را خنک کند».

• ASHRAE 170 – Ventilation of Health Care Facilities:
  محدوده دما و رطوبت، نرخ تعویض هوا، فشار مثبت و فیلتراسیون برای اتاق‌های عمل را مشخص می‌کند.
• NFPA 99 – Health Care Facilities Code:
  بیشتر روی ایمنی، ریسک‌ها، سیستم‌های برق اضطراری و تداوم سرویس در فضاهای پزشکی تمرکز دارد و در بسیاری از کشورها به همراه ASHRAE 170 مبنای طراحی HVAC در فضاهای بیهوشی و اتاق عمل است.
• الزامات وزارت بهداشت ایران برای HVAC بیمارستانی:
  شامل:
  • فشار مثبت اتاق عمل نسبت به راهرو
  • تهویه مستقل
  • کنترل دقیق ذرات معلق
  • تأمین شرایط پایدار دما و رطوبت در طول جراحی

نقش تجربه و تجهیزات صنعتی معتبر

در پروژه‌های درمانی، فقط داشتن طرح روی کاغذ کافی نیست؛ کیفیت اجرای سیستم و کیفیت خود تجهیزات برودتی نقش مهمی در پایداری و دقت عملکرد دارند. با اتکا به حدود ۴۰ سال تجربه مجموعه وحید سرما در حوزه تجهیزات برودتی صنعتی و بیمارستانی، می‌توان:

• برای انتخاب نوع چیلر پشتیبان، DX Unit یا سیستم ذخیره انرژی، مشاوره تخصصی گرفت.
• اطمینان داشت تجهیزات برودتی تهیه‌شده، از نظر کیفیت، دقت و انطباق با الزامات استانداردی و بهداشتی مناسب پروژه‌های درمانی هستند.
• چه در مرحله احداث و طراحی اولیه و چه در مرحله سرویس و به‌روزرسانی سیستم‌های موجود، از خدمات مهندسی و اجرایی بهره‌مند شد.

نتیجه‌گیری و توصیه‌های مهندسی

• سیستم سرمایش اضطراری برای اتاق عمل در واقع سپر حفاظتی بیمارستان در برابر سناریوهای خرابکارانه مثل قطع برق، خرابی چیلر اصلی یا مشکلات شبکه سرمایش است.
• طراحی این سیستم باید بر پایه استانداردهایی مانند ASHRAE 170 و NFPA 99 انجام شود و الزامات وزارت بهداشت را رعایت کند.
• تمرکز ویژه روی سیستم کنترل هوشمند، حسگرهای دقیق و ارتباط با BMS، تفاوت یک سیستم واقعی اضطراری را با یک راهکار نمایشی مشخص می‌کند.
• انتخاب ظرفیت بر اساس بار حرارتی اتاق‌های حیاتی، جانمایی درست تجهیزات، و تست‌های دوره‌ای از اصول جدانشدنی طراحی حرفه‌ای است.

استفاده از تجهیزات سرمایشی صنعتی معتبر و همکاری با تیم‌های باتجربه مانند وحید سرما می‌تواند ریسک طراحی و اجرا را کاهش داده و اطمینان عملکرد سیستم را در شرایط بحرانی بالا ببرد.
