اواپراتور های چیلر
اواپراتور چیلر یکی از مهمترین بخشهای سیستمهای برودتی و تهویه مطبوع است که در کارایی و راندمان نهایی چیلر نقش مستقیم دارد. در واقع، اواپراتور به عنوان محل اصلی جذب حرارت، نقطه شروع فرآیند سرمایش در چیلر محسوب میشود و انتخاب درست آن میتواند تأثیر بسزایی در بهبود عملکرد دستگاه و صرفهجویی انرژی داشته باشد
دسترسی های سریع:
برای مشاوره تماس بگیرید
09150051732
اواپراتور چیلر چیست؟
اواپراتور چیلر مبدلی حرارتی است که گرمای موجود در سیال (معمولاً آب یا محلولهای خاص) را جذب کرده و به مبرد انتقال میدهد. این بخش، مبرد سرد و کمفشار را از طریق لولهها عبور میدهد تا گرمای سیال را جذب کرده و آن را به بخار تبدیل کند. اواپراتور در انواع مختلفی مانند پوسته و لولهای، صفحهای و هوایی تولید میشود که هر کدام بسته به نوع چیلر و کاربرد، مزایا و ویژگیهای خاص خود را دارند.
اواپراتور چیلر یک مبدل حرارتی است که وظیفه انتقال حرارت بین دو سیال را بر عهده دارد که هرگز با هم مخلوط نمیشوند:
- مبرد (گاز): که با فشار و دمای پایین وارد اواپراتور میشود.
- سیال هدف (معمولاً آب): که گرم است و باید خنک شود.
عملکرد اواپراتور چیلر
عملکرد اواپراتور چیلر بر اساس جذب گرمای سیال و انتقال آن به مبرد در حال جریان است. زمانی که مبرد سرد و کمفشار وارد اواپراتور میشود، گرمای سیال را جذب کرده و به تدریج تبخیر میگردد؛ این فرآیند باعث کاهش دمای سیال و تولید آب سرد برای سیستم تهویه یا خنککاری میشود. پس از تبخیر، گاز مبرد به سمت کمپرسور هدایت شده تا چرخه تبرید ادامه پیدا کند.

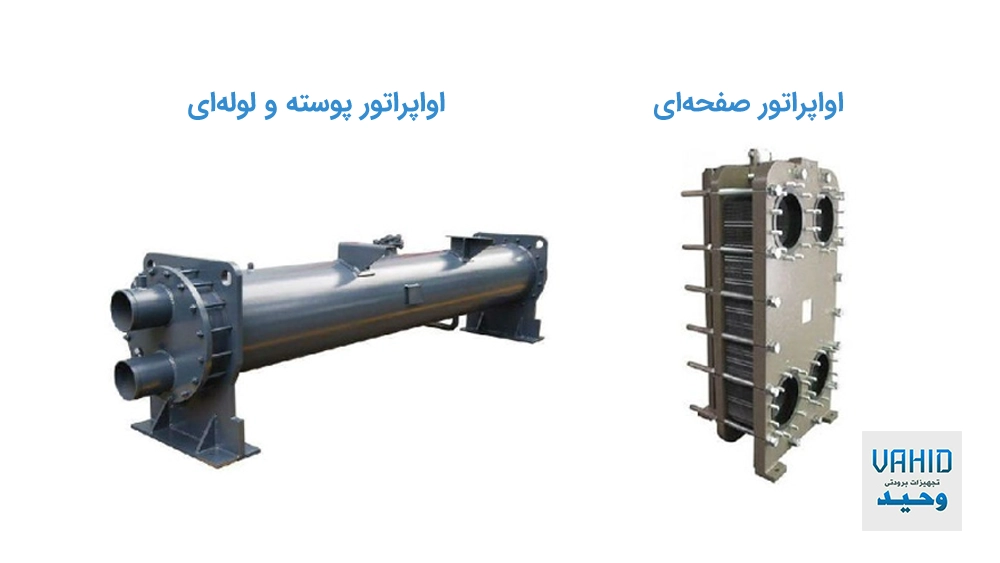

انواع اواپراتور چیلر | اواپراتور صفحه ای و اواپراتور پوسته و لوله ای
انواع اواپراتور چیلر موجود در بازار
اواپراتور چیلر بسته به نوع طراحی و کاربرد به چند مدل مختلف تقسیم میشود که هرکدام متناسب با نیاز پروژهها و شرایط کاری خاص انتخاب میشوند. رایجترین انواع اواپراتور چیلر عبارتند از:
اواپراتور پوسته و لولهای
این مدل از رایجترین نوع اواپراتورهای چیلر است که شامل تعدادی لوله در داخل یک پوسته بزرگ میشود. مبرد درون لولهها جریان دارد و سیال (معمولاً آب) در اطراف لولهها درون پوسته به گردش درمیآید و تبادل حرارت انجام میشود. این نوع اواپراتور به دلیل مقاومت بالا، برای مصارف صنعتی و ظرفیتهای بالا بسیار مناسب است.
- نحوه عملکرد: معمولاً مبرد در داخل لولههای مسی جریان دارد (نوع DX) و آب در داخل پوسته و اطراف لولهها گردش میکند (یا برعکس در مدلهای Flooded).
- مزایا: مقاومت بسیار بالا در برابر فشار و شوکهای حرارتی، امکان تعمیر و تعویض لولههای مسی، افت فشار پایین سمت آب، و حساسیت کمتر به کثیفی و رسوب.
- کاربرد: ایدهآل برای چیلرهای با ظرفیت متوسط تا بسیار بالا، محیطهای صنعتی خشن و جاهایی که آب کیفیت پایینی دارد.
اواپراتور صفحهای
اواپراتور صفحهای از صفحات نازک فلزی که بهصورت موازی روی هم قرار گرفتهاند تشکیل شده و تبادل حرارت از طریق این صفحات انجام میشود. این مدل به دلیل ابعاد کوچکتر و بازدهی بالا، بیشتر در چیلرهای با ظرفیت متوسط و پایین کاربرد دارد و برای فضاهایی با محدودیت جا انتخاب مناسبی است.
- نحوه عملکرد: مبرد و آب به صورت یکدرمیان در فضای بین صفحات جریان مییابند و تبادل حرارت از طریق سطح این صفحات انجام میشود. این مدلها در دو نوع جوشی (Brazed) برای ظرفیتهای پایین و واشردار (Gasketed) برای ظرفیتهای بالا موجودند.
- مزایا: راندمان انتقال حرارت فوقالعاده بالا، ابعاد بسیار کوچک و فشرده (کامپکت)، وزن کم و نیاز به شارژ مبرد کمتر.
- کاربرد: بسیار محبوب در مینیچیلرها، چیلرهای آپارتمانی و سیستمهایی که محدودیت فضا دارند و به راندمان بالا نیاز است.
مقایسه انواع اواپراتور چیلر
| پارامتر مقایسه | اواپراتور پوسته و لولهای (Shell & Tube) | اواپراتور صفحهای (Plate Heat Exchanger) |
| ساختار فیزیکی | مخزن استوانهای بزرگ حاوی دستهای از لولههای مسی. | تعدادی صفحه فلزی نازک و موازی (استیل) که روی هم فشرده شدهاند. |
| نحوه جریان سیالات | یکی درون لولهها و دیگری در فضای پوسته (اطراف لولهها). | جریان یکدرمیان مبرد و آب در فضای خالی بین صفحات. |
| ظرفیت کاری | ایدهآل برای ظرفیتهای متوسط تا بسیار بالا (چیلرهای صنعتی). | مناسب برای ظرفیتهای پایین تا متوسط (مینیچیلر، چیلر آپارتمانی). |
| راندمان انتقال حرارت | خوب، اما به دلیل ضخامت لولهها کمتر از مدل صفحهای است. | فوقالعاده بالا به دلیل سطح تماس زیاد و ضخامت کم صفحات. |
| ابعاد و فضای اشغالی | بزرگ و حجیم؛ نیاز به فضای زیاد برای نصب و سرویس. | بسیار کوچک، فشرده (کامپکت) و سبک؛ مناسب فضاهای محدود. |
| مقاومت در برابر فشار/شوک | بسیار بالا؛ ساختار مستحکم برای محیطهای خشن صنعتی. | کمتر از پوسته لوله؛ حساستر به شوکهای ناگهانی فشار و دما. |
| حساسیت به رسوب و کثیفی | کم؛ به دلیل قطر زیاد لولهها، دیرتر دچار گرفتگی میشود. | زیاد؛ فاصله کم بین صفحات باعث میشود سریعتر رسوب بگیرد (نیاز به آب تمیز). |
| قابلیت تعمیر و سرویس | دارد؛ امکان سیخزنی (رسوبزدایی) و تعویض لولههای مسی وجود دارد. | محدود؛ مدلهای جوشی (Brazed) غیرقابل تعمیرند، مدلهای واشردار قابل باز شدن هستند. |
| افت فشار سمت آب | پایین؛ که باعث کاهش فشار روی پمپ سیرکولاتور میشود. | نسبتاً بالا؛ نیاز به پمپ قویتری برای غلبه بر افت فشار دارد. |
اواپراتور چیلر تراکمی
اواپراتور هوایی (فنکویل دار)
یک تصور نادرست در صنعت تبرید این است که برخی چیلرها دارای «اواپراتور هوایی» هستند. باید توجه داشت که در تمامی چیلرهای استاندارد، وظیفه اواپراتور خنک کردن آب (یا محلول گلیکول) است؛ بنابراین اواپراتور چیلر همیشه یک مبدل «آبی» (مانند نوع پوسته لوله یا صفحهای) است. اصطلاح «هوا خنک» در واقع به کندانسور دستگاه اشاره دارد که گرمای سیستم را از طریق فنها به هوای محیط دفع میکند. اگر به دنبال اطلاعات یا خرید بخشی هستید که با استفاده از کویلهای فیندار و فن کار میکند، شما در واقع به دنبال کندانسور هوایی چیلر هستید، نه اواپراتور.
نکات حیاتی در خرید و انتخاب اواپراتور چیلر
خرید اواپراتور چیلر (به خصوص به عنوان قطعه یدکی) نیازمند دقت مهندسی بالایی است. اشتباه در انتخاب، میتواند منجر به یخزدگی مبدل، سوختن کمپرسور یا عدم تأمین سرمای کافی شود. به این ۴ نکته توجه کنید:
- محاسبه دقیق ظرفیت (تن تبرید/کیلووات): ظرفیت اواپراتور باید دقیقاً با توان کمپرسور و کندانسور در شرایط کاری (دمای تبخیر و تقطیر) مطابقت داشته باشد. استفاده از مبدل کوچکتر باعث افت فشار مکش و کاهش راندمان میشود.
- نوع سیال و متریال: اگر سیال خنکشونده آب معمولی است، لولههای مسی استاندارد کفایت میکند. اما اگر از آب نمک، گلیکول یا سیالات خورنده استفاده میکنید، حتماً باید از مبدلهای صفحهای استیل یا پوسته لوله با متریال خاص (مانند کوپر نیکل) استفاده شود.
- افت فشار سمت آب (Pressure Drop): اواپراتور باید طوری انتخاب شود که پمپ سیرکولاتور موجود، توانایی غلبه بر افت فشار آن را داشته باشد. مبدلهای صفحهای معمولاً افت فشار بالاتری نسبت به مدلهای پوسته لوله دارند.
- نوع مبرد: طراحی اواپراتور (به ویژه سایز اتصالات و نوع اکسپنشن ولو) باید با گاز مبرد سیستم (R22, R407C, R134a و...) سازگار باشد.

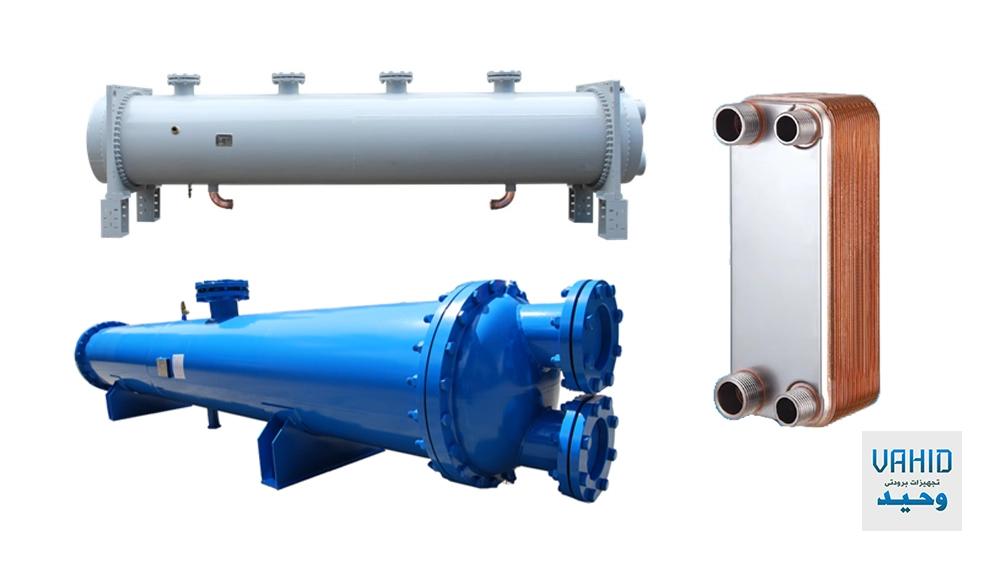

خرید اواپراتور چیلر همراه با گارانتی از نمایندگی معتبر
ظرفیت مناسب اواپراتور چیلر
ظرفیت اواپراتور چیلر باید بر اساس بار برودتی مورد نیاز و ظرفیت کلی چیلر تعیین شود. انتخاب اواپراتوری با ظرفیت کمتر از نیاز باعث کاهش راندمان و افزایش فشار به سیستم میشود و ظرفیت بیش از حد نیز منجر به اتلاف انرژی و افزایش هزینهها خواهد شد، بنابراین انتخاب ظرفیت دقیق مطابق با محاسبات مهندسی اهمیت بالایی دارد.
مزایای خرید واپراتور چیلر باکیفیت
استفاده از اواپراتور چیلر باکیفیت موجب افزایش بازدهی سرمایش، کاهش مصرف انرژی، طول عمر بالاتر قطعات و کاهش دفعات سرویس و نگهداری میشود. اواپراتورهای اصل و استاندارد از آسیب به کمپرسور و سایر بخشهای چیلر جلوگیری کرده و عملکرد کلی سیستم را بهبود میبخشند.
